Мотор-редукторы MNHL/FMNHL

09062026-156

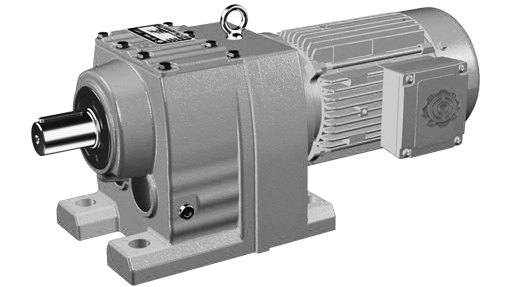

Высокотехнологичные цилиндрические мотор-редукторы MNHL представляют собой компактные шестереночные цилиндрические зубчатые передачи креплением на лапах MNHL и во фланцевом корпусе FMNHL. Мотор-редукторы общепромышленного назначения собираются из комплектующих SEW Eurodrive. Мотор редукторы MNHL и FMNHL прекрасно зарекомендовали себя в частотно регулируемых, прерывистых и кратковременных режимах работы.

Высокотехнологичные цилиндрические мотор-редукторы MNHL представляют собой компактные шестереночные цилиндрические зубчатые передачи креплением на лапах MNHL и во фланцевом корпусе FMNHL. Мотор-редукторы общепромышленного назначения собираются из комплектующих SEW Eurodrive. Мотор редукторы MNHL и FMNHL прекрасно зарекомендовали себя в частотно регулируемых, прерывистых и кратковременных режимах работы.

Базовая конструкция редуктора



Схема типового обозначения

MNHL — 40 – 23.3 – 61.8 — B3 – 5.5

  • MNHL — серия мотор-редукторов;
  • 40 — типоразмер;
  • 23,3 — передаточное число;
  • 61,8 — частота вращения выходного вала (об/мин);
  • B3 — монтажная позиция;
  • 5,5 — мощность электродвигателя (кВт)

Монтажные позиции мотор-редуктора MNHL/FNHL

Габаритные размеры мотор-редуктора MNHL

Габарит редуктора H A0 B0 A1 d0 D R T E S L A B G C P H1 H2
20 75-0.5 110 110 58 9 20к6 6 22.5 40 М6 207 131 135 140 12 134 0 —
25 90-0.5 130 110 75 9 25к6 8 28 50 М10 193 152 145 151 18 147 3.4 —
30 115-0.5 165 135 90 13.5 30к6 8 33 60 М10 235 195 170 178 24 187 14 —
35 115-0.5 165 135 100 13.5 35к6 10 38 70 М12 257 200 190 202 24 187 11.2 —
40 140-0.5 205 170 115 17.5 40к6 12 43 80 М16 300 245 230 235 30 228 15.9 269
50 180-0.5 260 215 140 17.5 50к6 14 53.5 100 М16 372 310 290 297 45 295 12.6 345
60 225-0.5 310 250 160 22 60м6 18 64 120 М20 440 365 340 348 55 368 10.2 418
70 250-0.5 370 290 185 26 70м6 20 74.5 140 М20 495 440 400 409 65 408 20.4 475
90 315-1 410 340 220 33 90м6 25 95 170 М24 589 490 450 458 70 495 25.1 562
110 355-1 500 380 260 39 110м6 28 116 210 М24 695 590 530 540 80 565 33.4 637
120 425-1 580 500 270 39 120м6 32 127 210 М24 790 670 660 670 100 675 59.9 749

Габаритные размеры мотор-редуктора FMNHL

Габарит редуктора Fig A1 E1 B1 M C1 F1 n1 S1 D E T R S H1 L G P H
20 Fig1 120 140** 100 115 80j6 95j6 40 8 9 3 3 4 6.5 8.5 20k6 40 22.5 6 M6 0 215 130 135 76
25 Fig1 120 140 160 100 115 130 80j6 95j6 110j6 50 8 9 10 3 3 3.5 4 6.5 8.5 8.5 25k6 50 28 8 M10 3.4 199 142 149 92
30 Fig1 140 160** 200** 115 130 165 95j6 110j6 130j6 60 10 10 12 3 3.5 3.5 4 9 9 11 30k6 60 33 8 M10 14 235 178 190 118
35 Fig1 160 200* 250 130 165 215 110j6 130j6 180j6 70 10 12 15 3.5 3.5 4 4 9 11 13.5 35k6 70 38 10 M12 11.2 257 202 193 121
40 Fig1 250** 300 215 265 180j6 230j6 80 15 18.5 4 4 4 13.5 13.5 40k6 80 43 12 M16 15.9 300 235 232 144
50 Fig1 300** 350 265 300 230j6 250h6 100 16 18 4 5 4 13.5 17.5 50k6 100 53.5 14 M16 12.6 372 297 299 184
60 Fig1 Fig2 350** 450 300 400 250h6 350h6 120 18 22 5 5 4.8 17.5 17.5 60m6 120 64 18 M20 10.2 440 348 374 230
70 Fig1 Fig2 350 450 300 400 250h6 350h6 140 20 22 5 5 4.8 17.5 17.5 70m6 140 74.5 20 M20 20.4 495 409 413 255
90 Fig2 450 550 400 500 350h6 450h6 170 22 25 5 5 8 17.5 17.5 90m6 170 95 25 M24 25.1 589 458 500 320
110 Fig2 450 550 400 500 350h6 450h6 210 22 25 5 5 8 17.5 17.5 110m6 210 116 28 M24 33.4 695 540 571 361
120 Fig2 550 660 500 600 450h6 550h6 210 25 28 5 6 8 17.5 22 120m6 210 127 32 M24 59.9 790 670 680 430
