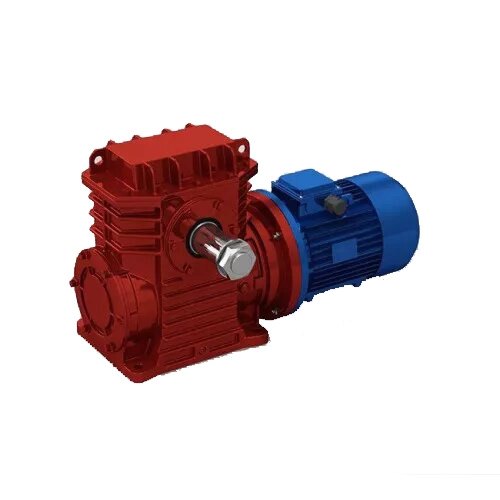

Мотор-редуктор МЧ-100 — это червячный одноступенчатый редуктор, применяемый для проведения различных работ в качестве привода общемашиностроительного применения.
Мотор-редуктор МЧ-100 имеет одну червячную ступень с передаточными числами от 8 до 80. Привод производится в шести вариантах компоновки червячной пары и в четырех вариантах сборки, определяющих расположение валов.
Агрегат включает в себя редуктор Ч-100 и электродвигатель Able (опционально — Siemens) мощностью 0,75-5,5 кВт. КПД привода при работе в непрерывном режиме достигает 93%.
| Номинальная частота вращения выходного вала, об/мин | МЧ-100 | МЧ-125 | МЧ-160 | |||
|---|---|---|---|---|---|---|
| Номинальный крутящий момент на выходном валу, Н.м | Мощность эл/дв, кВт | Номинальный крутящий момент на выходном валу, Н.м | Мощность эл/дв, кВт | Номинальный крутящий момент на выходном валу, Н.м | Мощность эл/дв, кВт | |
| 9 | 360 | 0,55 | 650 | 1,1 | 1320 | 2,2 |
| 12,5 | 360 | 0,75 | 650 | 1,5 | 1270 | 2,2 |
| 16 | 378 | 1,1 | 750 | 2,2 | 1300 | 3,0 |
| 18 | 360 | 1,1 | 650 | 2,2 | 1320 | 4,0 |
| 22,4 | 378 | 1,5 | 688 | 2,2 | 1320 | 5,5 |
| 28 | 475 | 2,2 | 780 | 3,0 | 1400 | 5,5 |
| 35,5 | 450 | 2,2 | 775 | 4,0 | 1400 | 7,5 |
| 45 | 487 | 3,0 | 840 | 5,5 | 1350 | 7,5 |
| 56 | 437 | 3,0 | 775 | 5,5 | 1400 | 11,0 |
| 71 | 437 | 4,0 | 780 | 7,5 | 1320 | 11,0 |
| 90 | 462 | 5,5 | 714 | 7,5 | 1500 | 15,0 |
| 112 | 430 | 5,5 | 760 | 11,0 | 1500 | 18,5 |
| 140 | 462 | 7,5 | 704 | 11,0 | 1500 | 22,0 |
| 180 | 373 | 7,5 | 553 | 11,0 | 1600 | 30,0 |

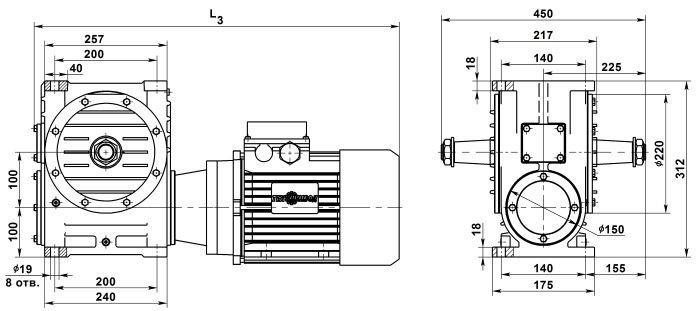

| Мотор-редуктор | Aw | B | B 1 | B 2 | B 3 | H | H 1 | H 2 | L 1 | L 2 | L 3 | d | L | D |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| не более | ||||||||||||||
| МЧ-100 | 100 | 194 | 175 | 140 | 225 | 312 | 200 | 18 | 240 | 200 | 373 | 19 | 450 | 350 |
| МЧ-125 | 125 | 243 | 230 | 190 | 230 | 396 | 236 | 22 | 275 | 230 | 437 | 19 | 540 | 350 |
| МЧ-160 | 160 | 282 | 280 | 230 | 280 | 500 | 300 | 30 | 350 | 300 | 551 | 22 | 650 | 450 |

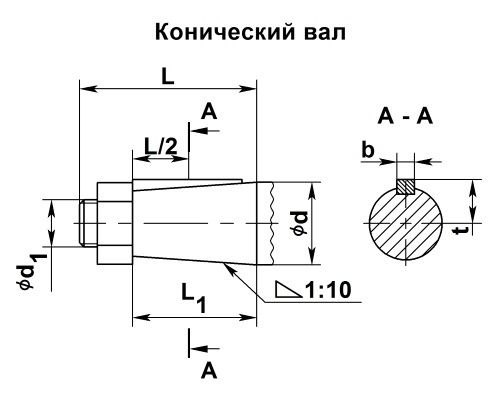

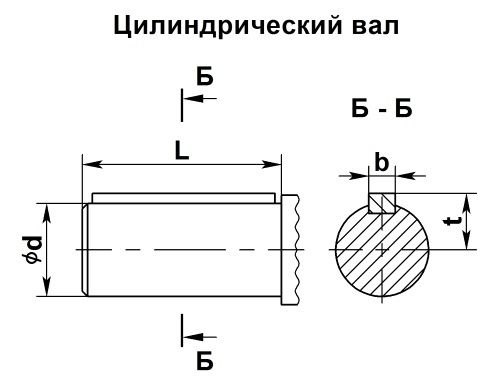

| Мотор-редуктор | d | d 1 | l | l 1 | l 2 | b | t | b 1 | t 1 |
|---|---|---|---|---|---|---|---|---|---|
| МЧ-100 | 45 | М30х2,0 | 110 | 82 | 90 | 12 | 23,45 | 14 | 49 |
| МЧ-125 | 55 | М36х3,0 | 110 | 82 | 110 | 14 | 28,95 | 16 | 59 |
| МЧ-160 | 70 | М48х3,0 | 140 | 105 | 140 | 18 | 36,375 | 20 | 75 |
