Одноступенчатый червячный мотор-редуктор NMRV 030 представляет собой компактное и надежное решение для передачи вращательного движения в различных отраслях промышленности.Он обеспечивает крутящий момент до 24 Н·м и доступен с передаточными числами от 5 до 80.Мотор-редуктор комплектуется трехфазным асинхронным электродвигателем стандарта IEC мощностью от 0,06 до 0,37 кВт.
Корпус редуктора изготовлен из литого алюминиевого сплава, обеспечивая легкость конструкции и устойчивость к коррозии.Червяк выполнен из стали, а червячное колесо — из бронзы, что гарантирует высокую износостойкость и длительный срок службы.В качестве смазки используется синтетическое масло ISO VG 320, обеспечивающее эффективную работу механизма.

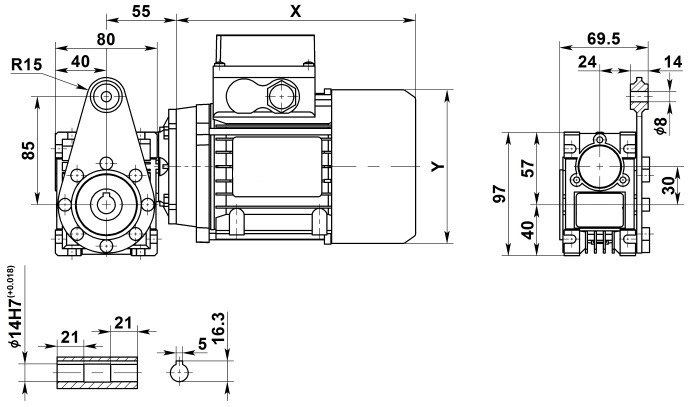

Мотор-редуктор может быть оснащен дополнительными опциями, такими как реактивная штанга, выходной фланец и двухсторонний выходной вал, что расширяет возможности его применения.Благодаря универсальной конструкции, NMRV 030 подходит для использования в пищевой, упаковочной, химической и других отраслях промышленности, где требуется надежная и компактная передача движения.
Во многих странах Европейского союза освоено производство червячного мотор-редуктора NMRV (UD-RV). Эти модели пришли на замену устаревшим моделям типа XC и 6МЦ. Такие редукторы применяют в составе производственных линий, строительного оборудования, грузоподъемных механизмов, в том числе и лифтов. Мотор-редуктор NMRV 030 производят в нескольких исполнениях. Они отличаются друг от друга размерами, передаточным числом и пр., общее количество модификаций составляет девять типов.
NMRV — 030 — 10 — 280 — 0,37 — B2
| Мощность двигателя, кВт | Частота враще |
Крутящий момент, Н*м | Сервис-фактор | Передаточное число | Электродвигатель IEC | Радиальная нагрузка, Н |
|---|---|---|---|---|---|---|
| 0,06 | 280.0 | 1.8 | 10.1 | 5 | 56A4 | 597 |
| 186.7 | 2.6 | 6.9 | 7.5 | 683 | ||
| 140.0 | 3.4 | 5.4 | 10 | 752 | ||
| 93.3 | 4.7 | 3.8 | 15 | 861 | ||
| 70.0 | 6.0 | 3.0 | 20 | 948 | ||
| 56.0 | 7.0 | 3.0 | 25 | 1021 | ||
| 46.7 | 8.0 | 2.5 | 30 | 1085 | ||
| 35.0 | 9.7 | 1.9 | 40 | 1194 | ||
| 28.0 | 11 | 1.5 | 50 | 1286 | ||
| 23.3 | 13 | 1.3 | 60 | 1367 | ||
| 17.5 | 14 | 0.9 | 80 | 1504 | ||
| 15.0 | 18 | 0.9 | 60 | 63А6 | 1583 | |
| 0,09 | 560.0 | 1.4 | 8.8 | 5 | 56A2 | 474 |
| 373.3 | 2.0 | 6.5 | 7.5 | 542 | ||
| 280.0 | 2.6 | 5.0 | 10 | 597 | ||
| 186.7 | 3.7 | 3.5 | 15 | 683 | ||
| 140.0 | 4.8 | 2.5 | 20 | 752 | ||
| 112.0 | 5.7 | 2.8 | 25 | 810 | ||
| 93.3 | 6.5 | 2.3 | 30 | 861 | ||
| 70.0 | 8.1 | 1.7 | 40 | 948 | ||
| 56.0 | 10 | 1.4 | 50 | 1021 | ||
| 46.7 | 11 | 1.1 | 60 | 56A2 | 1085 | |
| 35.0 | 13 | 0.9 | 80 | 1194 | ||
| 280.0 | 2.7 | 6.7 | 5 | 56B4 | 597 | |
| 186.7 | 3.9 | 4.6 | 7.5 | 683 | ||
| 140.0 | 5.0 | 3.6 | 10 | 752 | ||
| 93.3 | 7.1 | 2.5 | 15 | 861 | ||
| 70.0 | 9.0 | 2.0 | 20 | 948 | ||
| 56.0 | 10 | 2.0 | 25 | 1021 | ||
| 46.7 | 12 | 1.7 | 30 | 1085 | ||
| 35.0 | 14 | 1.2 | 40 | 1194 | ||
| 28.0 | 17 | 1.0 | 50 | 1286 | ||
| 23.3 | 19 | 0.9 | 60 | 1367 | ||
| 180.0 | 4.1 | 4.9 | 5 | 63B6 | 692 | |
| 120.0 | 5.9 | 3.4 | 7.5 | 792 | ||
| 90.0 | 7.6 | 2.6 | 10 | 871 | ||
| 60.0 | 11 | 1.9 | 15 | 997 | ||
| 45.0 | 13 | 1.5 | 20 | 1098 | ||
| 36.0 | 15 | 1.5 | 25 | 1183 | ||
| 30.0 | 17 | 1.2 | 30 | 1257 | ||
| 22.5 | 21 | 1.0 | 40 | 1383 | ||
| 18.0 | 24 | 0.7 | 50 | 1490 | ||
| 0,12 | 280.0 | 3.6 | 5.1 | 5 | 63A4 | 597 |
| 186.7 | 5.2 | 3.4 | 7.5 | 683 | ||
| 140.0 | 6.7 | 2.7 | 10 | 752 | ||
| 93.3 | 9.5 | 1.9 | 15 | 861 | ||
| 70.0 | 12 | 1.5 | 20 | 948 | ||
| 56.0 | 14 | 1.5 | 25 | 1021 | ||
| 46.7 | 16 | 1.3 | 30 | 1085 | ||
| 35.0 | 19 | 0.9 | 40 | 1194 | ||
| 28.0 | 23 | 0.8 | 50 | 1286 | ||
| 180.0 | 5.4 | 3.7 | 5 | 63C6 | 692 | |
| 120.0 | 7.9 | 2.5 | 7.5 | 792 | ||
| 90.0 | 10 | 2.0 | 10 | 871 | ||
| 60.0 | 14 | 1.4 | 15 | 997 | ||
| 45.0 | 18 | 1.1 | 20 | 1098 | ||
| 36.0 | 20 | 1.1 | 25 | 63C6 | 1183 | |
| 30.0 | 23 | 0.9 | 30 | 1257 | ||
| Мощность двигателя, кВт | Частота враще |
Крутящий момент, Н*м | Сервис-фактор | Передаточное число | Электродвигатель IEC | Радиальная нагрузка, Н |
| 0,18 | 560.0 | 2.7 | 4.4 | 5 | 63A2 | 474 |
| 373.3 | 4.0 | 3.2 | 7.5 | 542 | ||
| 280.0 | 5.2 | 2.5 | 10 | 597 | ||
| 186.7 | 7.5 | 1.7 | 15 | 683 | ||
| 140.0 | 10 | 1.3 | 20 | 752 | ||
| 112.0 | 11 | 1.4 | 25 | 810 | ||
| 93.3 | 13 | 1.1 | 30 | 861 | ||
| 70.0 | 16 | 0.9 | 40 | 948 | ||
| 280.0 | 5.3 | 3.4 | 5 | 63B4 | 597 | |
| 186.7 | 7.8 | 2.3 | 7.5 | 683 | ||
| 140.0 | 10 | 1.8 | 10 | 752 | ||
| 93.3 | 14 | 1.3 | 15 | 861 | ||
| 70.0 | 18 | 1.0 | 20 | 948 | ||
| 56.0 | 21 | 1.0 | 25 | 63B4 | 1021 | |
| 46.7 | 24 | 0.8 | 30 | 1085 | ||
| 0,25 | 560.0 | 3.8 | 3.2 | 5 | 63 B2 | 474 |
| 373.3 | 5.6 | 2.3 | 7.5 | 542 | ||
| 280.0 | 7.2 | 1.8 | 10 | 597 | ||
| 186.7 | 10 | 1.3 | 15 | 683 | ||
| 140.0 | 13 | 0.9 | 20 | 752 | ||
| 112.0 | 16 | 1.0 | 25 | 810 | ||
| 93.3 | 18 | 0.8 | 30 | 861 | ||
| 0,37 | 560.0 | 5.6 | 2.1 | 5 | 71A2 | 474 |
| 373.3 | 8.2 | 1.6 | 7.5 | 542 | ||
| 280.0 | 11 | 1.2 | 10 | 597 | ||
| 186.7 | 15 | 0.8 | 15 | 683 |

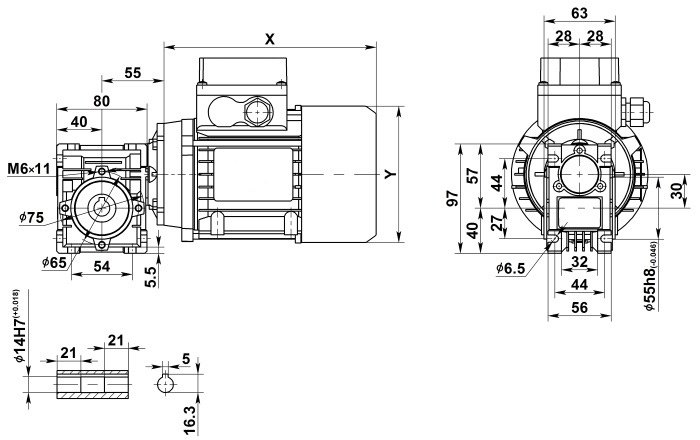

| Габарит редуктора | Размер, мм | ||||||||||||||
| A | AC | AJ | AK | AQ | B | BA | BR | BU | DY | E | EA | F | G | H | |
| NMRV 030 | 30 | 40 | 65 | 55 | 80 | 56 | 0 | 75 | 4 отв.М6х11 | 57 | 54 | 55 | 44 | 5,5 | 6,5 |
| Габарит редуктора | Размер, мм | |||||||||||||||
| K | M1 | O | EC | RB | RH | SB | SH | UB | UH | VN | WG | Y | YE | YF | Вес, кг | |
| NMRV 030 | 32 | — | 97 | 45 | 10 | 16 | 3 | 5 | 9 | 14 | 20 | 29 | 63 | 27 | 44 | 1.3 |

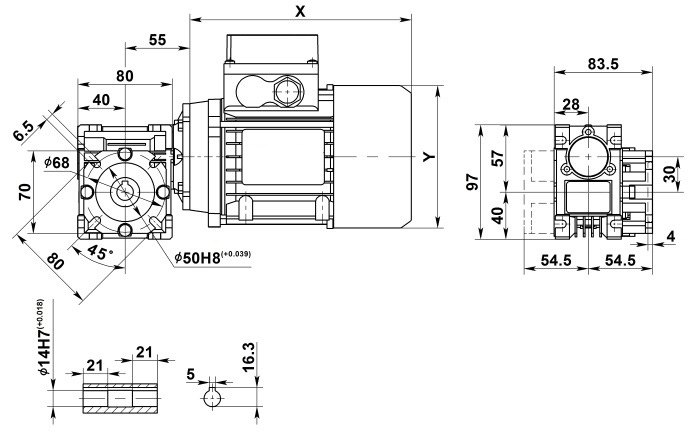

| NMRV | A | В | С | C1 | D(H7) | E(h8) | F | G | H | H1 | I | L1 | M | N | O | P | Q | R |
| 30 | 80 | 97 | 54 | 44 | 14 | 55 | 32 | 56 | 65 | 29 | 55 | 63 | 40 | 57 | 30 | 75 | 44 | 6.5 |
| NMRV | S | T | V | PA | PB | PC | PE | PM | PN(H8) | PO | PP | PQ | b | t | a | a1 | kg |
| 30 | 21 | 5.5 | 27 | 54.5 | 6 | 4 | M6x11(n=»4) | 68 | 50 | 6.5(n=4″) | 80 | 70 | 5 | 16.3 | 0° | 45° | 1.2 |
Червячный редуктор NMRV 030 оснащён алюминиевым корпусом, что делает его лёгким, компактным и устойчивым к коррозии. Благодаря высокой теплоотдаче алюминия и антикоррозийной защите, он идеально подходит для эксплуатации в условиях повышенной влажности и в закрытых монтажных зонах. Алюминиевый корпус также снижает вес оборудования, упрощает установку и снижает нагрузку на крепёжные конструкции, что особенно важно для компактных машин и автоматизированных линий.
Недопустимо использование мотор-редукторов NMRV 030 в помещениях с повышенной взрыво и пожарной опасности. Кроме того, в помещении не должно быть источников открытого пламени. Вентиляция, смонтированная в месте эксплуатации должна обеспечивать концентрацию пыли не выше 10 мг на кубометр. Мотор-редуктор NMRV может работать при температуре от -40 до +45, при его установке в помещении. На открытом воздухе минимальная температура не может быть ниже -5 градусов. При установке этого изделия необходимо обустроить навес для защиты от дождя и снега.
Некоторые параметры
Минимальная мощность электродвигателя составляет 0,06 кВт, максимальная 15 кВт, передаточные числа лежат в диапазоне от 5 до 100. Предельный момент на выходном валу составляет 1310 Нм.
Кроме вышеобозначенных сфер применения допустимо применение мотор-редуктора NMRV 030 в пищевой и фармацевтической промышленности, но для этого их корпуса должны иметь специальное покрытие.
Редукторы этой модели нельзя применять для лебедок. Температура внутри корпуса во время работы не должна превышать 150 градусов Цельсия. При проектировании оборудования с применением мотор-редуктора NMRV 030, конструктор должен помнить о том, что неритмичная нагрузка приводит к снижению срока его работы.
Мотор-редуктор NMRV 030 может быть смонтирован в любом пространственном положении.
