Мотор-редуктор NMRV 090

09062026-397
Во многих странах Европейского союза освоено производство червячного мотор-редуктора NMRV (UD-RV). Эти модели пришли на замену устаревшим моделям типа XC и 6МЦ. Такие редукторы применяют в составе производственных линий, строительного оборудования, грузоподъемных механизмов, в том числе и лифтов.

Во многих странах Европейского союза освоено производство червячного мотор-редуктора NMRV (UD-RV). Эти модели пришли на замену устаревшим моделям типа XC и 6МЦ. Такие редукторы применяют в составе производственных линий, строительного оборудования, грузоподъемных механизмов, в том числе и лифтов.

Мотор-редуктор NMRV 0190 производят в нескольких исполнениях. Они отличаются друг от друга размерами, передаточным числом и пр., общее количество модификаций составляет девять типов.

Схема типового обозначения мотор-редуктора NMRV 090

NMRV — 090 — 30 — 93,3 — 2,2 — B7

  • NMRV — мотор-редуктор червячный
  • 090 — типоразмер (межосевое расстояние, мм)
  • 30 — передаточное число
  • 93,3 — скорость вращения выходного вала, об/мин
  • 2,2 — мощность электродвигателя, кВт
  • B7 — монтажное положение

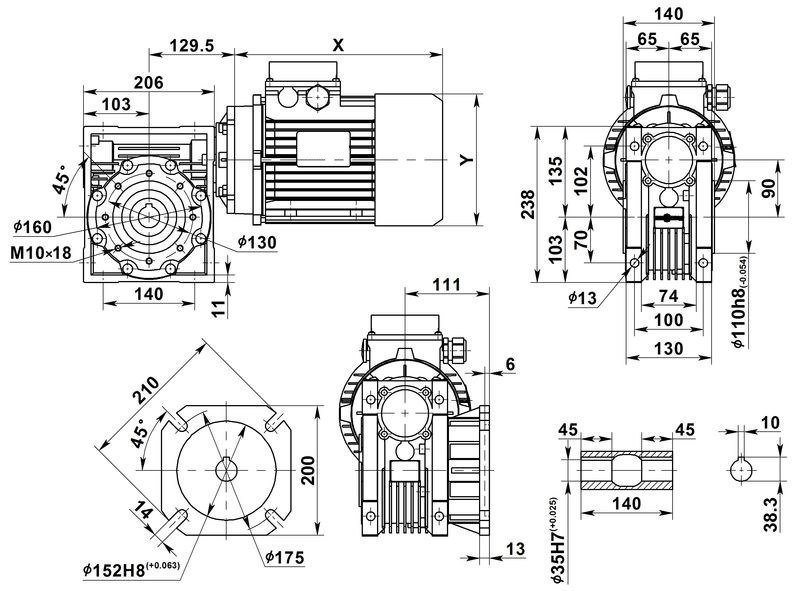

Размеры мотор-редуктора NMRV 090

Мотор-редуктор NMRV 090 с фланцем

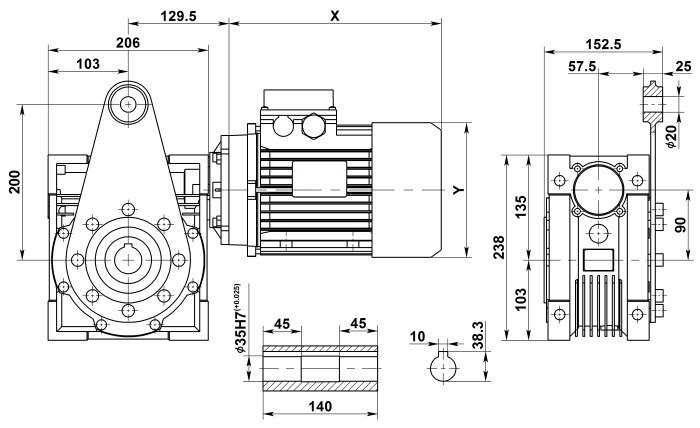

Мотор-редуктор NMRV 090 с реактивной тягой

Мощность двигателя, кВт Частота вращения выходного вала, об/мин Крутящий момент, Нм Сервис-фактор Передаточное число Двигатель IEC Радиальная нагрузка, Н
0,37 11.3 185 1.7 80 80A6 7859
9.0 212 1.3 100 8180
0,55
17.5 189 1.5 80 80A4 6783
14.0 221 1.2 100 7306
18.0 198 2.0 50 80B6 6719
15.0 224 1.6 60 7140
11.3 275 1.1 80 7859
9.0 315 0.9 100 8180
0,75 35.0 141 1.6 80 80A2 5383
28.0 166 1.2 100 5799
28.0 184 1.8 50 80B4 5799
23.3 212 1.5 60 6163
17.5 258 1.1 80 6783
14.0 302 0.9 100 7306
30.0 179 2.6 30 90S6 5667
22.5 226 1.8 40 6238
18.0 271 1.4 50 6719
15.0 306 1.1 60 7140
1,1 35.0 207 1.1 80 80B2 5383
28.0 244 0.8 100 5799
36.0 231 1.6 25 90L6 5333
30.0 263 1.8 30 5667
22.5 331 1.2 40 6238
18.0 397 1.0 50 6719
15.0 448 0.8 60 7140
35.0 225 1.6 40 90S4 5383
28.0 270 1.3 50 5799
23.3 311 1.0 60 6163
1,5 90.0 138 2.7 10 100L6 3929
60.0 201 2.1 15 4498
45.0 258 1.5 20 4951
36.0 314 1.2 25 5333
30.0 358 1.3 30 5667
70.0 172 2.1 20 90L4 4273
56.0 210 1.6 25 4603
46.7 239 1.7 30 4891
35.0 307 1.2 40 5383
28.0 368 0.9 50 5799
23.3 424 0.8 60 6163
56.0 194 1.4 50 90S2 4603
46.7 227 1.1 60 4891
2,2 186.7 101 2.9 7.5 100LA4 3081
140.0 134 2.3 10 3391
93.3 194 1.9 15 3882
70.0 252 1.4 20 4273
56.0 308 1.1 25 4603
46.7 351 1.2 30 4891
120.0 156 2.2 7.5 112М6 3570
90.0 203 1.8 10 3929
60.0 294 1.4 15 4498
45.0 378 1.0 20 4951
140.0 131 2.0 20 90L2 3391
112.0 159 1.6 25 3653
93.3 185 1.7 30 3882
70.0 237 1.2 40 4273
56.0 285 0.9 50 4603
3 373.3 71 3.0 7.5 100LA2 2446
280.0 92 2.6 10 2692
186.7 138 2.1 7.5 100LB4 3081
140.0 182 1.7 10 3391
93.3 264 1.4 15 3882
70.0 344 1.0 20 4273
56.0 420 0.8 25 4603
46.7 479 0.9 30 4891
4 373.3 94 2.2 7.5 112M2 2446
280.0 123 1.9 10 2692
186.7 184 1.6 7.5 112M4 3081
140.0 243 1.3 10 3391
93.3 352 1.0 15 3882
70.0 458 0.8 20 4273
Габарит редуктора Размер, мм
A AC AJ AK AQ B BA BR BU DY E EA F G H
NMRV 090 90 103 130 110 206 130 450 160 8 отв. М10х18 135 140 130 100 11 13
Габарит редуктора Размер, мм
K M1 O EC RB RH SB SH UB UH VN WG Y YE YF Вес, кг
NMRV 090 74 M8 238 108 27 38 8 10 24 35 50 67 140 70 102 13
NMRV A В С C1 D(H7) E(h8) F G H H1 I L1 M N O P Q R
90 206 238 140 100 35(38} 110 74 130 130 67 129.5 140 103 135 90 160 102 13
NMRV S T V PA PB PC PE PM PN(H8) PO PP PQ b t a a1 kg
90 45 11 70 111 13 6 M10x18 (n=»8) 175 152 14(n=4) 210 200 10 38″.3 (41.3) 45° 45° 13

Конструктивные особенности NMRV 090

Червячный редуктор NMRV 090 производится в алюминиевом корпусе, обеспечивающем защиту от коррозии, высокую термостойкость и небольшой вес. Это решение оптимально для систем с ограниченным монтажным пространством и повышенными требованиями к теплоотведению. Прочный алюминиевый сплав облегчает обслуживание, повышает срок службы и делает редуктор универсальным решением для автоматизированных промышленных узлов.

Условия использования изделий серии NMRV 090

Недопустимо использование мотор-редукторов NMRV 090 в помещениях с повышенной взрыво и пожарной опасности. Кроме того, в помещении не должно быть источников открытого пламени. Вентиляция, смонтированная в месте эксплуатации должна обеспечивать концентрацию пыли не выше 10 мг на кубометр. Мотор-редуктор NMRV может работать при температуре от -40 до +45, при его установке в помещении. На открытом воздухе минимальная температура не может быть ниже -5 градусов. При установке этого изделия необходимо обустроить навес для защиты от дождя и снега.
Некоторые параметры

Минимальная мощность электродвигателя составляет 0,06 кВт, максимальная 15 кВт, передаточные числа лежат в диапазоне от 5 до 100. Предельный момент на выходном валу составляет 1310 Нм.

Особенности использования NMRV 090

Кроме вышеобозначенных сфер применения допустимо применение мотор-редуктора NMRV 0190 в пищевой и фармацевтической промышленности, но для этого их корпуса должны иметь специальное покрытие.

Редукторы этой модели нельзя применять для лебедок. Температура внутри корпуса во время работы не должна превышать 150 градусов Цельсия. При проектировании оборудования с применением мотор-редуктора NMRV 0190, конструктор должен помнить о том, что неритмичная нагрузка приводит к снижению срока его работы.

Мотор-редуктор NMRV 090 может быть смонтирован в любом пространственном положении.

Монтажные позиции мотор-редукторов NMRV 090
