Во многих странах Европейского союза освоено производство червячного мотор-редуктора NMRV (UD-RV). Эти модели пришли на замену устаревшим моделям типа XC и 6МЦ. Такие редукторы применяют в составе производственных линий, строительного оборудования, грузоподъемных механизмов, в том числе и лифтов.
Мотор-редуктор NMRV 040 производят в нескольких исполнениях. Они отличаются друг от друга размерами, передаточным числом и пр., общее количество модификаций составляет девять типов.
NMRV — 040 — 80 — 17,5 — 0,12 — B3
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Нм | Сервис-фактор | Передаточное число | Двигатель IEC | Радиальная нагрузка, Н |
|---|---|---|---|---|---|---|
| 0,06 | 18.0 | 18 | 2.3 | 50 | 63А6 | 2868 |
| 15.0 | 21 | 1.9 | 60 | 3047 | ||
| 11.3 | 24 | 1.4 | 80 | 3354 | ||
| 9.0 | 27 | 1.2 | 100 | 3490 | ||
| 0,09 | 28.0 | 19 | 2.0 | 50 | 56B4 | 2475 |
| 23.3 | 21 | 1.7 | 60 | 2630 | ||
| 17.5 | 26 | 1.3 | 80 | 2895 | ||
| 14.0 | 29 | 1.0 | 100 | 3118 | ||
| 30.0 | 19 | 2.6 | 30 | 63B6 | 2419 | |
| 22.5 | 24 | 1.9 | 40 | 2662 | ||
| 18.0 | 27 | 1.5 | 50 | 2868 | ||
| 15.0 | 31 | 1.3 | 60 | 3047 | ||
| 11.3 | 37 | 1.0 | 80 | 3354 | ||
| 9.0 | 41 | 0.8 | 100 | 3490 | ||
| 0,12 | 46.7 | 17 | 2.6 | 30 | 63A4 | 2087 |
| 35.0 | 21 | 1.9 | 40 | 2298 | ||
| 28.0 | 25 | 1.5 | 50 | 2475 | ||
| 23.3 | 28 | 1.3 | 60 | 2630 | ||
| 17.5 | 34 | 1.0 | 80 | 2895 | ||
| 14.0 | 38 | 0.8 | 100 | 3118 | ||
| 30.0 | 25 | 1.9 | 30 | 63C6 | 2419 | |
| 22.5 | 32 | 1.4 | 40 | 2662 | ||
| 18.0 | 36 | 1.2 | 50 | 2868 | ||
| 15.0 | 41 | 0.9 | 60 | 3047 | ||
| 0,18 | 93.3 | 14 | 2.4 | 30 | 63A2 | 1657 |
| 70.0 | 18 | 1.8 | 40 | 1824 | ||
| 56.0 | 21 | 1.4 | 50 | 1964 | ||
| 70.0 | 19 | 2.0 | 20 | 63B4 | 1824 | |
| 56.0 | 23 | 1.7 | 25 | 1964 | ||
| 46.7 | 26 | 1.7 | 30 | 2087 | ||
| 35.0 | 32 | 1.3 | 40 | 2298 | ||
| 28.0 | 38 | 1.0 | 50 | 2475 | ||
| 23.3 | 43 | 0.8 | 60 | 2630 | ||
| 45.0 | 29 | 1.5 | 20 | 71A6 | 2113 | |
| 36.0 | 34 | 1.3 | 25 | 2276 | ||
| 30.0 | 38 | 1.3 | 30 | 2419 | ||
| 22.5 | 47 | 1.0 | 40 | 2662 | ||
| 0,25 | 280.0 | 8 | 4.5 | 5 | 71A4 | 1149 |
| 186.7 | 11 | 3.6 | 7.5 | 1315 | ||
| 140.0 | 14 | 2.8 | 10 | 1447 | ||
| 93.3 | 21 | 1.9 | 15 | 1657 | ||
| 70.0 | 27 | 1.5 | 20 | 1824 | ||
| 56.0 | 32 | 1.2 | 25 | 1964 | ||
| 46.7 | 36 | 1.3 | 30 | 2087 | ||
| 35.0 | 44 | 0.9 | 40 | 2298 | ||
| 180.0 | 12 | 3.5 | 5 | 71B6 | 1331 | |
| 120.0 | 17 | 2.6 | 7.5 | 1524 | ||
| 90.0 | 22 | 2.0 | 10 | 1677 | ||
| 60.0 | 31 | 1.4 | 15 | 1920 | ||
| 45.0 | 40 | 1.1 | 20 | 2113 | ||
| 36.0 | 48 | 0.9 | 25 | 2276 | ||
| 30.0 | 53 | 0.9 | 30 | 2419 | ||
| 0,37 | 560.0 | 5.7 | 4.2 | 5 | 71A2 | 912 |
| 373.3 | 8.4 | 3.3 | 7.5 | 1044 | ||
| 280.0 | 11 | 2.6 | 10 | 1149 | ||
| 186.7 | 16 | 1.9 | 15 | 1315 | ||
| 140.0 | 21 | 1.4 | 20 | 1447 | ||
| 112.0 | 25 | 1.1 | 25 | 1559 | ||
| 280.0 | 11 | 3.0 | 5 | 71 B4 | 1149 | |
| 186.7 | 16 | 2.4 | 7.5 | 1315 | ||
| 140.0 | 21 | 1.9 | 10 | 1447 | ||
| 93.3 | 31 | 1.3 | 15 | 1657 | ||
| 70.0 | 39 | 1.0 | 20 | 1824 | ||
| 56.0 | 47 | 0.8 | 25 | 1964 | ||
| 46.7 | 53 | 0.8 | 30 | 2087 | ||
| 0,55 | 560.0 | 8.4 | 2.8 | 5 | 71B2 | 912 |
| 373.3 | 13 | 2.2 | 7.5 | 1044 | ||
| 280.0 | 17 | 1.8 | 10 | 1149 | ||
| 186.7 | 24 | 1.3 | 15 | 1315 | ||
| 140.0 | 31 | 0.9 | 20 | 1447 | ||
| 112.0 | 37 | 0.8 | 25 | 1559 | ||
| 280.0 | 17 | 2.0 | 5 | 80A4 | 1149 | |
| 186.7 | 24 | 1.6 | 7.5 | 1315 | ||
| 140.0 | 32 | 1.3 | 10 | 1447 | ||
| 93.3 | 46 | 0.9 | 15 | 1657 | ||
| 0,75 | 560.0 | 12 | 2.1 | 5 | 80A2 | 912 |
| 373.3 | 17 | 1.6 | 7.5 | 1044 | ||
| 280.0 | 23 | 1.3 | 10 | 1149 | ||
| 186.7 | 32 | 1.0 | 15 | 1315 |

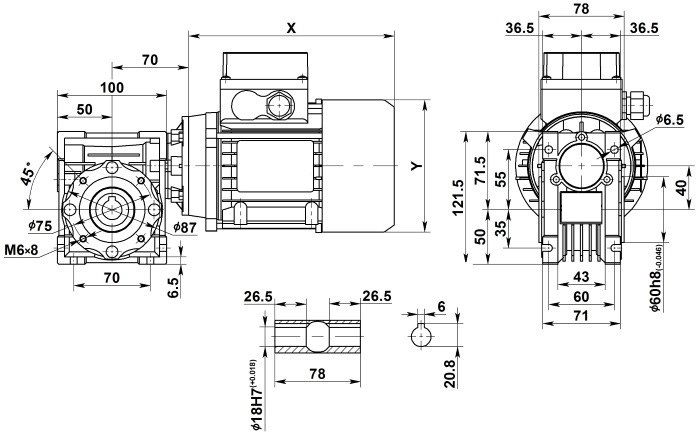

| Габарит редуктора | Размер, мм | ||||||||||||||
| A | AC | AJ | AK | AQ | B | BA | BR | BU | DY | E | EA | F | G | H | |
| NMRV 040 | 40 | 50 | 75 | 60 | 100 | 71 | 450 | 87 | 4 отв.М6х10 | 71,5 | 70 | 71 | 60 | 6,5 | 7 |
| Габарит редуктора | Размер, мм | |||||||||||||||
| K | M1 | O | EC | RB | RH | SB | SH | UB | UH | VN | WG | Y | YE | YF | Вес, кг | |
| NMRV 040 | 43 | — | 122 | 53 | 13 | 21 | 4 | 6 | 11 | 18 | 23 | 36.5 | 78 | 35 | 55 | 2.3 |

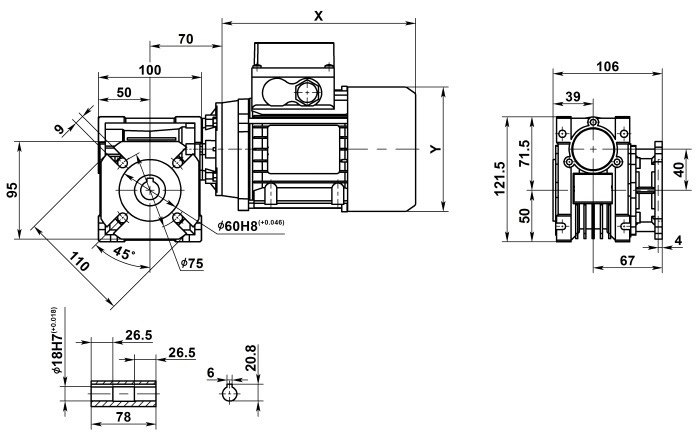

| NMRV | A | В | С | C1 | D(H7) | E(h8) | F | G | H | H1 | I | L1 | M | N | O | P | Q | R |
| 40 | 100 | 121.5 | 70 | 60 | 18(19) | 60 | 43 | 71 | 75 | 36.5 | 70 | 78 | 50 | 71.5 | 40 | 87 | 55 | 6.5 |
| NMRV | S | T | V | PA | PB | PC | PE | PM | PN(H8) | PO | PP | PQ | b | t | a | a1 | kg |
| 40 | 26 | 6.5 | 35 | 67 | 7 | 4 | M6x8(n=»4) | 75 | 60 | 9(n=4″) | 110 | 95 | 6 | 20.8(21.8) | 45° | 45° | 2.3 |
Модель NMRV 040 выполнена в прочном алюминиевом корпусе, что обеспечивает её лёгкость, устойчивость к агрессивной среде и улучшенный теплоотвод. Такой материал позволяет эффективно использовать редуктор в пищевой, упаковочной и химической промышленности. Алюминиевый корпус облегчает транспортировку и монтаж, обеспечивает хорошую защиту от коррозии и механических повреждений, сохраняя компактные габариты и производственную универсальность.
Недопустимо использование мотор-редукторов NMRV 040 в помещениях с повышенной взрыво и пожарной опасности. Кроме того, в помещении не должно быть источников открытого пламени. Вентиляция, смонтированная в месте эксплуатации должна обеспечивать концентрацию пыли не выше 10 мг на кубометр. Мотор-редуктор NMRV 040 может работать при температуре от -40 до +45, при его установке в помещении. На открытом воздухе минимальная температура не может быть ниже -5 градусов. При установке этого изделия необходимо обустроить навес для защиты от дождя и снега.
Некоторые параметры
Минимальная мощность электродвигателя составляет 0,06 кВт, максимальная 15 кВт, передаточные числа лежат в диапазоне от 5 до 100. Предельный момент на выходном валу составляет 1310 Нм.
Кроме вышеобозначенных сфер применения допустимо применение мотор-редуктора NMRV 040 в пищевой и фармацевтической промышленности, но для этого их корпуса должны иметь специальное покрытие.
Редукторы этой модели нельзя применять для лебедок. Температура внутри корпуса во время работы не должна превышать 150 градусов Цельсия. При проектировании оборудования с применением мотор-редуктора NMRV 040, конструктор должен помнить о том, что неритмичная нагрузка приводит к снижению срока его работы.
Мотор-редуктор NMRV 040 может быть смонтирован в любом пространственном положении.
