В промышленности широко применяют редукционные устройства, предназначенные для изменения параметров вращения и моменты силы, вырабатываемых силовой установкой, в частности, электрическим двигателем. По-другому эти устройства называют редукторами. Производители освоили выпуск широкой номенклатуры редукторов. Особняком стоит такой класс, как мотор-редукторы.

Инфоблок

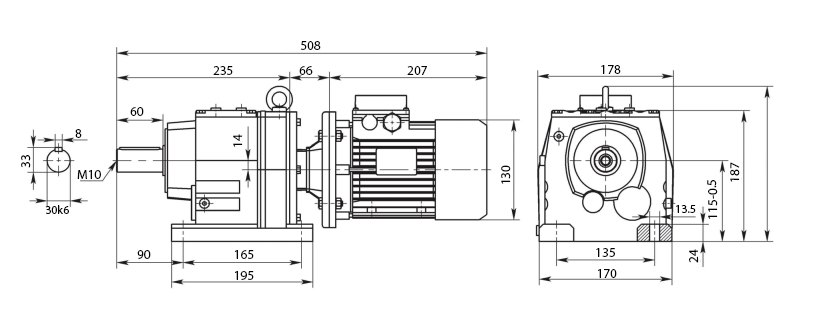

Габаритные и присоединительные размеры мотор-редукторов HR 47

Мотор-редуктор HR 47 был спроектирован для нужд тяжелой промышленности и для работы с большими нагрузками. Для обеспечения его нормальной работы, корпус изготавливают из чугуна марки G200. Для его защиты от воздействия коррозии его покрывают специальным составом на основе эпоксидной смолы. В зависимости от назначения корпус редуктора может быть выполнен из сплавов алюминия.

Схема типового обозначения мотор-редуктора HR 47

HR — 47 — 10,43 — 136,1 — 2,2 — M3

HR — цилиндрический соосный мотор-редуктор
47 — межосевое расстояние, мм
10,43 — передаточное отношение
136,1 — частота вращения выходного вала, об/мин
2,2 — мощность электродвигателя, кВт
M3 — вариант исполнения

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Н*м	Передаточное число	Вес, кг
0.18	8.0	201	173.06	20
	8.7	186	160.29
	11.2	144	123.9
	12.1	133	114.7
0.25	8.0	279	173.06	20
	8.7	259	160.29
	11.2	200	123.9
	12.1	185	114.7
	12.9	174	108.04
	14.4	156	96.43
	16.0	140	86.61
0.37	11.2	296	123.9	20
	12.1	274	114.7
	12.9	258	108.04
	14.4	230	96.43
	16.0	207	86.61
	20.6	162	67.6
	22.9	145	60.68
	25.7	129	54.02
0.55	16.1	308	86.61	23
	20.7	240	67.6
	23.0	216	60.68
	26.0	192	54.02
	29.0	173	48.57
	34.0	148	41.73
	37.0	135	37.91
0.75	20.6	327	67.6	24
	22.9	294	60.68
	25.7	262	54.02
	28.6	235	48.57
	33.3	202	41.73
	36.7	184	37.91
	42.1	160	33.01
	50.2	134	27.69
1.1	28.8	350	48.57	30
	33.5	301	41.73
	36.9	273	37.91
	42.4	238	33.01
	50.6	199	27.69
	56.9	177	24.62
	68.9	146	20.31
	73.2	138	19.13
	82.0	123	17.08
	91.3	110	15.34
1.5	50.6	266	27.69	33
	56.9	242	24.62
	68.9	199	20.31
	73.2	188	19.13
	82.0	168	17.08
	91.3	151	15.34
	106.2	129	13.18
	117.0	118	11.97
	134.2	102	10.43
	160.0	86	8.75
	185.2	74	7.56
	203.8	67	6.87
2.2	74.2	272	19.13	36
	83.1	243	17.08
	92.6	218	15.34
	107.7	187	13.18
	118.6	170	11.97
	136.1	148	10.43
	162.3	124	8.75
	187.8	107	7.56
	206.7	98	6.87
	237.5	85	5.98
	282.9	71	5.02
3	107.7	255	13.18	40
	118.6	232	11.97
	136.1	202	10.43
	162.3	169	8.75
	187.8	146	7.56
	206.7	133	6.87
	237.5	116	5.98
	282.9	97	5.02
4	240.8	152	5.98	51
4	286.9	128	5.02	51

Мотор-редуктор HR 47 включает в свой состав:

силовую установку;
предохранительную муфту;
редуктор.

Силовая установка представляет собой асинхронных ЭД общего назначения, муфта предназначена для передачи вращения вала от двигателя на редуктор. Редуктор может содержать одно или двухступенчатую передачу. На мотор-редуктор HR 47, при оформлении специального заказа, может быть установлен встроенный тормоз.

Примером оборудования этого класса может служить модель мотор-редуктора HR 47. Это цилиндрический мотор-редуктор, которые выпускают основные производители, к примеру, Sew-Eurodrive, Varvel. Он разработан в строгом соответствии с требованиями Европейской комиссии.

Основные параметры мотор-редукторов HR 47:

минимальное передаточное число равно 3,47, максимальное 289;
диапазон мощностей, в которых могут работать эти изделия лежит в пределах от 0,12 до 160 кВт;
нагрузочная способность редуктора определена в ISO 6336 и сертификатом AGMA 2001-B88;
максимальная нагрузка, которую способен вынести редуктор 55 000 Н;
максимальный момент на выходном валу составляет 8 000 Н*м.

Это устройство может бесперебойно работать при температуре от –10 до +45 градусов Цельсия. Климатическое исполнение Т2, позволяет его использовать на улице, но под навесом. Существует модель, произведенная в климатическом исполнении У, она может работать в среде от -40 до +45 градусов. Это изделие недопустимо использовать в помещениях с агрессивной или взрывоопасной средой.
