Мотор-редукторы HR 67

09062026-248

В промышленности широко применяют редукционные устройства, предназначенные для изменения параметров вращения и моменты силы, вырабатываемых силовой установкой, в частности, электрическим двигателем. По-другому эти устройства называют редукторами. Производители освоили выпуск широкой номенклатуры редукторов. Особняком стоит такой класс, как мотор-редукторы.

Инфоблок

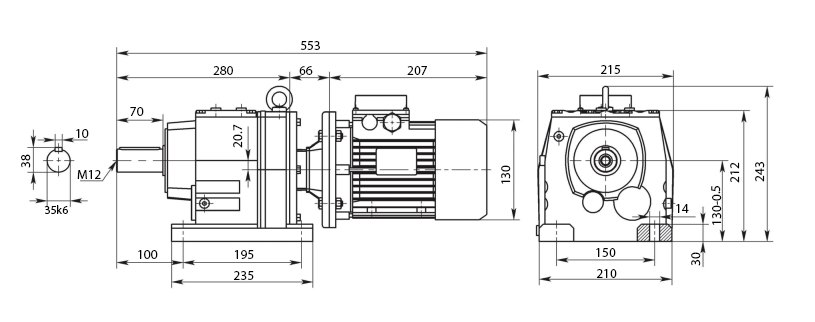

Габаритные и присоединительные размеры мотор-редукторов HR 67

Мотор-редуктор HR 67 был спроектирован для нужд тяжелой промышленности и для работы с большими нагрузками. Для обеспечения его нормальной работы, корпус изготавливают из чугуна марки G200. Для его защиты от воздействия коррозии его покрывают специальным составом на основе эпоксидной смолы. В зависимости от назначения корпус редуктора может быть выполнен из сплавов алюминия.

Схема типового обозначения мотор-редуктора HR 67

HR — 67 — 11,91 — 120,9 — 5,5 — M2

HR — цилиндрический соосный мотор-редуктор
67 — межосевое расстояние, мм
11,91 — передаточное отношение
120,9 — частота вращения выходного вала, об/мин
5,5 — мощность электродвигателя, кВт
M2 — вариант исполнения

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Н*м	Передаточное число	Вес, кг
0.25	8.1	276	170.82	32
	8.8	255	158.21
	10.1	221	137.2
0.37	8.1	408	170.82	32
	8.8	378	158.21
	10.1	328	137.2
	12.3	270	113.19
	13.0	255	106.64
	14.6	227	95.18
	16.3	204	85.49
0.55	10.2	487	137.2	35
	12.3	402	113.19
	13.1	379	106.64
	14.7	338	95.18
	16.4	304	85.49
	19.0	261	73.45
	21.0	237	66.72
0.75	13.0	516	106.64	36
	14.6	461	95.18
	16.3	414	85.49
	18.9	356	73.45
	20.8	323	66.72
	23.2	290	59.8
	26.0	259	53.38
1.1	19.1	529	73.45	42
	21.0	481	66.72
	23.4	431	59.8
	26.2	384	53.38
	29.2	345	47.94
	34.0	297	41.19
	37.4	269	37.41
	43.0	235	32.59
1.5	26.2	513	53.38	45
	29.2	461	47.94
	34.0	396	41.19
	37.4	360	37.41
	43.0	313	32.59
	52.0	259	27.33
	56.9	242	24.6
2.2	43.6	453	32.59	48
	52.0	380	27.33
	57.7	349	24.6
	68.7	294	20.68
	75.3	268	18.86
	85.3	236	16.65
	95.9	210	14.81
3	68.7	401	20.68	52
	75.3	365	18.86
	85.3	322	16.65
	95.9	287	14.81
	107.2	257	13.25
	119.2	231	11.91
	135.2	203	10.5
	165.1	167	8.6
	184.7	149	7.69
	205.2	134	6.92
	232.8	118	6.1
4	86.5	424	16.65	63
	97.2	377	14.81
	108.7	337	13.25
	120.9	303	11.91
	137.1	267	10.5
	167.4	219	8.6
	187.3	196	7.69
	208.1	176	6.92
	236.1	155	6.1
	281.8	130	5.11
5.5	108.7	464	13.25	73
	120.9	417	11.91
	137.1	368	10.5
	167.4	301	8.6
	187.3	269	7.69
	208.1	242	6.92
	236.1	214	6.1
	281.8	179	5.11

Мотор-редуктор HR 67 включает в свой состав:

силовую установку;
предохранительную муфту;
редуктор.

Силовая установка представляет собой асинхронных ЭД общего назначения, муфта предназначена для передачи вращения вала от двигателя на редуктор. Редуктор может содержать одно или двухступенчатую передачу. На мотор-редуктор HR 67, при оформлении специального заказа, может быть установлен встроенный тормоз.

Примером оборудования этого класса может служить модель мотор-редуктора HR 67. Это цилиндрический мотор-редуктор, которые выпускают основные производители, к примеру, Sew-Eurodrive, Varvel. Он разработан в строгом соответствии с требованиями Европейской комиссии.

Основные параметры мотор-редукторов HR 67:

минимальное передаточное число равно 3,37, максимальное 289;
диапазон мощностей, в которых могут работать эти изделия лежит в пределах от 0,12 до 160 кВт;
нагрузочная способность редуктора определена в ISO 6336 и сертификатом AGMA 2001-B88;
максимальная нагрузка, которую способен вынести редуктор 55 000 Н;
максимальный момент на выходном валу составляет 8 000 Н*м.

Это устройство может бесперебойно работать при температуре от –10 до +45 градусов Цельсия. Климатическое исполнение Т2, позволяет его использовать на улице, но под навесом. Существует модель, произведенная в климатическом исполнении У, она может работать в среде от -40 до +45 градусов. Это изделие недопустимо использовать в помещениях с агрессивной или взрывоопасной средой.

Каталог оборудования систем безопасности ООО ПТФ «ИНТЭК-СИГНАЛ» предлагает купить Мотор-редукторы HR 67 в Челябинске. Мы осуществляем доставку любыми транспортными компаниями, а так же собственным спецтранспортом.

Заказать Мотор-редукторы HR 67 от официального дилера Вы можете удобным для Вас способом:

Оставить заявку на сайте;
Email: sale@intek-signal.ru;
Телефон: 8 (351) 219-92-12.

С нашего сайта Вы можете отправить заявку на покупку "Мотор-редукторы HR 67 " и наши менеджеры свяжутся с Вами в ближайшее время.
