В промышленности широко применяют редукционные устройства, предназначенные для изменения параметров вращения и моменты силы, вырабатываемых силовой установкой, в частности, электрическим двигателем. По-другому эти устройства называют редукторами. Производители освоили выпуск широкой номенклатуры редукторов. Особняком стоит такой класс, как мотор-редукторы.

Инфоблок

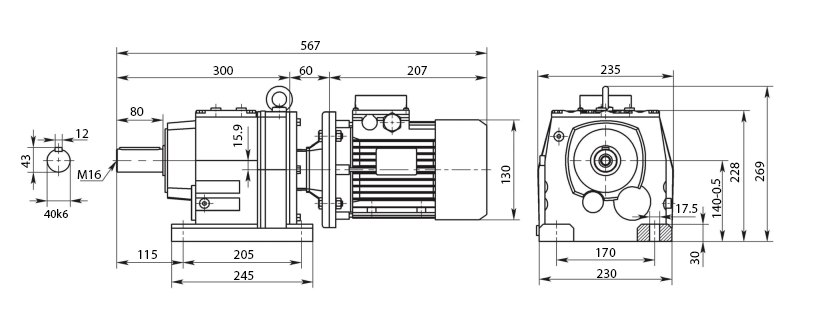

Габаритные и присоединительные размеры мотор-редукторов HR 77

Мотор-редуктор HR 77 был спроектирован для нужд тяжелой промышленности и для работы с большими нагрузками. Для обеспечения его нормальной работы, корпус изготавливают из чугуна марки G200. Для его защиты от воздействия коррозии его покрывают специальным составом на основе эпоксидной смолы. В зависимости от назначения корпус редуктора может быть выполнен из сплавов алюминия.

Схема типового обозначения мотор-редуктора HR 77

HR — 77 — 115,04 — 12,1 — 0,75 — M1

HR — цилиндрический соосный мотор-редуктор
77 — межосевое расстояние, мм
115,04 — передаточное отношение
12,1 — частота вращения выходного вала, об/мин
0,75 — мощность электродвигателя, кВт
M1 — вариант исполнения

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Н*м	Передаточное число	Вес, кг
0.25	7.2	311	192.61	37
0.37	7.2	460	192.61	37
	8.4	398	166.4
	8.9	371	155.4
	10.2	327	136.9
0.55	7.2	684	192.61	40
	8.4	591	166.4
	8.9	552	155.4
	10.0	486	136.9
	12.1	409	115.04
	13.3	373	104.9
	15.1	328	92.45
0.75	10.2	663	136.9	41
	12.1	557	115.04
	13.3	508	104.9
	15.0	448	92.45
	16.9	399	82.42
	18.9	356	73.6
	21.0	321	66.3
	23.4	288	59.51
1.1	15.1	666	92.45	47
	17.0	594	82.42
	19.0	530	73.6
	21.1	478	66.3
	23.5	429	59.51
	26.7	378	52.44
	29.9	337	46.75
1.5	19.0	708	73.6	50
	21.1	638	66.3
	23.5	572	59.51
	26.7	504	52.44
	29.9	450	46.75
	33.5	402	41.8
	37.3	361	37.58
	42.3	319	33.12
2.2	30.4	650	46.75	53
	34.0	581	41.8
	37.8	523	37.58
	42.9	461	33.12
	51.4	384	27.6
	57.4	344	24.75
3	37.8	713	37.58	57
	42.9	628	33.12
	51.4	523	27.6
	57.3	480	24.79
	68.3	403	20.79
	74.8	368	18.98
	84.8	324	16.75
	95.3	289	14.9
4	69.3	529	20.79	68
	75.9	483	18.98
	86.0	427	16.75
	96.6	379	14.9
	108.2	339	13.31
	120.1	305	11.99
5.5	75.9	665	18.98	78
	86.0	586	16.75
	96.6	522	14.9
	108.2	466	13.31
	120.1	420	11.99
	136.4	370	10.56
	171.2	294	8.41
	191.5	263	7.52
	212.7	237	6.77
7.5	121.8	565	11.99	97
	138.3	497	10.56
	173.6	396	8.41
	194.1	354	7.52
	215.7	319	6.77
	245.0	281	5.96
	292.6	235	4.99
11	215.7	468	6.77	114
	245.0	412	5.96
	292.6	345	4.99

Мотор-редуктор HR 77 включает в свой состав:

силовую установку;
предохранительную муфту;
редуктор.

Силовая установка представляет собой асинхронных ЭД общего назначения, муфта предназначена для передачи вращения вала от двигателя на редуктор. Редуктор может содержать одно или двухступенчатую передачу. На мотор-редуктор HR 77, при оформлении специального заказа, может быть установлен встроенный тормоз.

Примером оборудования этого класса может служить модель мотор-редуктора HR 77. Это цилиндрический мотор-редуктор, которые выпускают основные производители, к примеру, Sew-Eurodrive, Varvel. Он разработан в строгом соответствии с требованиями Европейской комиссии.

Основные параметры мотор-редукторов HR 77:

Основные параметры мотор-редукторов HR 77 приведены ниже:

минимальное передаточное число равно 3,37, максимальное 289;
диапазон мощностей, в которых могут работать эти изделия лежит в пределах от 0,12 до 160 кВт;
нагрузочная способность редуктора определена в ISO 6336 и сертификатом AGMA 2001-B88.
максимальная нагрузка, которую способен вынести редуктор 55 000 Н;
максимальный момент на выходном валу составляет 8 000 Н*м.

Это устройство может бесперебойно работать при температуре от –10 до +45 градусов Цельсия. Климатическое исполнение Т2, позволяет его использовать на улице, но под навесом. Существует модель, произведенная в климатическом исполнении У, она может работать в среде от -40 до +45 градусов. Это изделие недопустимо использовать в помещениях с агрессивной или взрывоопасной средой.
