В промышленности широко применяют редукционные устройства, предназначенные для изменения параметров вращения и моменты силы, вырабатываемых силовой установкой, в частности, электрическим двигателем. По-другому эти устройства называют редукторами. Производители освоили выпуск широкой номенклатуры редукторов. Особняком стоит такой класс, как мотор-редукторы.

Инфоблок

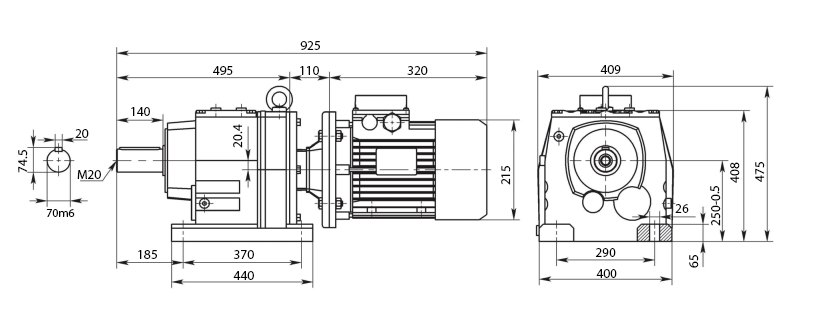

Габаритные и присоединительные размеры мотор-редукторов HR 107

Мотор-редуктор HR 107 был спроектирован для нужд тяжелой промышленности и для работы с большими нагрузками. Для обеспечения его нормальной работы, корпус изготавливают из чугуна марки G200. Для его защиты от воздействия коррозии его покрывают специальным составом на основе эпоксидной смолы. В зависимости от назначения корпус редуктора может быть выполнен из сплавов алюминия.

Схема типового обозначения мотор-редуктора HR 107

HR — 107 — 75,88 — 19,2 — 7,5 — M1

HR — цилиндрический соосный мотор-редуктор
107 — межосевое расстояние, мм
75,88 — передаточное отношение
19,2 — частота вращения выходного вала, об/мин
7,5 — мощность электродвигателя, кВт
M1 — вариант исполнения

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Н*м	Передаточное число	Вес, кг
2.2	7.2	2745	197.4	174
	8.4	2364	170
	9.1	2158	155.2
	10.3	1914	137.6
3	8.4	3224	170	178
	9.1	2943	155.2
	10.3	2609	137.6
	12.3	2194	115.7
	13.4	2016	106.3
	15.0	1790	94.4
4	10.5	3431	137.6	189
	2.4	2885	115.7
	13.5	2650	106.3
	15.3	2354	94.4
	17.1	2104	84.4
	19.0	1892	75.88
	21.9	1642	65.86
5.5	15.3	3236	94.4	199
	17.1	2894	84.4
	19.0	2601	75.88
	21.9	2258	65.86
	23.9	2063	60.18
	27.0	1832	53.43
	30.2	1636	47.73
7.5	19.2	3499	75.88	174
	22.2	3037	65.86
	24.3	2775	60.18
	27.3	2464	53.43
	30.6	2201	47.73
	34.0	1977	42.88
	39.3	1714	37.18
11	30.6	3228	47.73	235
	34.0	2900	42.88
	39.3	2514	37.18
	43.8	2257	33.37
	52.1	1894	28.01
15	39.3	3429	37.18	300
	43.8	3077	33.37
	52.1	2583	28.01
	60.1	2289	24.3
	69.8	1970	20.92
18.5	52.1	3186	28.01	327
	60.1	2823	24.3
	69.8	2430	20.92
	75.8	2237	19.26
	85.4	1986	17.1
	95.6	1774	15.27
22	58.6	3440	24.9	338
	69.8	2890	20.92
	75.8	2660	19.26
	85.4	2362	17.1
	95.6	2109	15.27
	106.4	1895	13.72
	122.7	1644	11.9
	136.7	1475	10.68
30	75.8	3628	19.26	396
	85.4	3221	17.1
	95.6	2876	15.27
	106.4	2584	13.72
	122.7	2242	11.9
	136.7	2012	10.68
	170.0	1618	8.59
	189.1	1454	7.72
37	95.6	3547	15.27	449
	106.4	3187	13.72
	122.7	2765	11.9
	136.7	2481	10.68
	170.0	1996	8.59
	189.1	1793	7.72
	217.9	1557	6.7
	243.3	1394	6
	300.4	1129	4.86
45	123	3362	11.9	478
	137	3018	10.68
	170	2427	8.59
	189	2181	7.72
	218	1893	6.7
	243	1695	6
	300	1373	4.86

Мотор-редуктор HR 107 включает в свой состав:

силовую установку;
предохранительную муфту;
редуктор.

Силовая установка представляет собой асинхронных ЭД общего назначения, муфта предназначена для передачи вращения вала от двигателя на редуктор. Редуктор может содержать одно или двухступенчатую передачу. На мотор-редуктор HR 107, при оформлении специального заказа, может быть установлен встроенный тормоз.

Примером оборудования этого класса может служить модель мотор-редуктора HR 107. Это цилиндрический мотор-редуктор, которые выпускают основные производители, к примеру, Sew-Eurodrive, Varvel. Он разработан в строгом соответствии с требованиями Европейской комиссии.

Основные параметры мотор-редукторов HR 107:

минимальное передаточное число равно 3,37, максимальное 289;
•диапазон мощностей, в которых могут работать эти изделия лежит в пределах от 0,12 до 160 кВт;
нагрузочная способность редуктора определена в ISO 6336 и сертификатом AGMA 2001-B88;
максимальная нагрузка, которую способен вынести редуктор 55 000 Н;
максимальный момент на выходном валу составляет 8 000 Н*м.

Это устройство может бесперебойно работать при температуре от –10 до +45 градусов Цельсия. Климатическое исполнение Т2, позволяет его использовать на улице, но под навесом. Существует модель, произведенная в климатическом исполнении У, она может работать в среде от -40 до +45 градусов. Это изделие недопустимо использовать в помещениях с агрессивной или взрывоопасной средой.
