Мотор-редукторы HR 137

09062026-253

В промышленности широко применяют редукционные устройства, предназначенные для изменения параметров вращения и моменты силы, вырабатываемых силовой установкой, в частности, электрическим двигателем. По-другому эти устройства называют редукторами. Производители освоили выпуск широкой номенклатуры редукторов. Особняком стоит такой класс, как мотор-редукторы.

Инфоблок

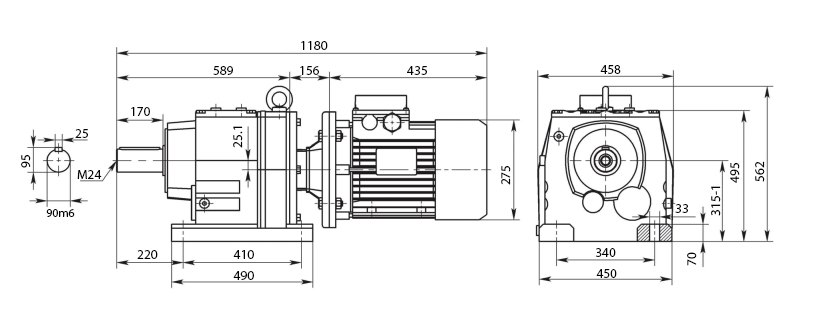

Габаритные и присоединительные размеры мотор-редукторов HR 137

Мотор-редуктор HR 137 был спроектирован для нужд тяжелой промышленности и для работы с большими нагрузками. Для обеспечения его нормальной работы, корпус изготавливают из чугуна марки G200. Для его защиты от воздействия коррозии его покрывают специальным составом на основе эпоксидной смолы. В зависимости от назначения корпус редуктора может быть выполнен из сплавов алюминия.

Схема типового обозначения мотор-редуктора HR 137

HR — 137 — 24,75 — 59,0 — 30 — M4

HR — цилиндрический соосный мотор-редуктор
137 — межосевое расстояние, мм
24,75 — передаточное отношение
59,0 — частота вращения выходного вала, об/мин
30 — мощность электродвигателя, кВт
M4 — вариант исполнения

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Н*м	Передаточное число	Вес, кг
5.5	7.3	6764	197.3	279
	8.5	5832	170.1
	9.3	5317	155.1
	10.5	4721	137.7
	12.5	3963	115.6
	13.5	3651	106.5
	15.2	3241	94.53
7.5	10.6	6349	137.7	298
	12.6	5330	115.6
	13.7	4911	106.5
	15.4	4359	94.53
	17.3	3893	84.43
	19.2	3498	75.87
	22.2	3037	65.87
11	15.4	6393	94.53	315
	17.3	5710	84.43
	19.2	5131	75.87
	22.2	4455	65.87
	24.7	3991	59.02
	28.1	3519	52.04
	31.2	3166	46.81
15	22.2	6075	65.87	380
	24.7	5443	59.02
	28.1	4799	52.04
	31.2	4317	46.81
	34.7	3879	42.06
	40.0	3362	36.46
18.5	28.1	5919	52.04	408
	31.2	5324	46.81
	34.7	4784	42.06
	40.0	4147	36.46
	44.6	3723	32.73
22	31.2	6331	46.81	418
	34.7	5689	42.06
	40.0	4931	36.46
	44.6	4427	32.73
	55.2	3579	26.46
	59.0	3419	24.75
30	44.6	6037	32.73	476
	55.2	4880	26.46
	59.0	4662	24.75
	70.2	3916	20.79
	76.9	3575	18.98
37	55.2	6019	26.46	529
	59.0	5750	24.75
	70.2	4830	20.79
	76.9	4409	18.98
	86.2	3935	16.94
	95.8	3540	15.24
45	70	5874	20.79	558
	77	5363	18.98
	86	4786	16.94
	96	4306	15.24
	106	3885	13.75
	122	3374	11.94
	138	2984	10.56
	168	2455	8.69
	186	2215	7.84
	214	1927	6.82
	243	1701	6.02
	290	1424	5.04
55	186	2707	7.84	685
	214	2355	6.82
	243	2079	6.02
	290	1740	5.04

Мотор-редуктор HR 137 включает в свой состав:

силовую установку;
предохранительную муфту;
редуктор.

Силовая установка представляет собой асинхронных ЭД общего назначения, муфта предназначена для передачи вращения вала от двигателя на редуктор. Редуктор может содержать одно или двухступенчатую передачу. На мотор-редуктор HR 137, при оформлении специального заказа, может быть установлен встроенный тормоз.

Примером оборудования этого класса может служить модель мотор-редуктора HR 137. Это цилиндрический мотор-редуктор, которые выпускают основные производители, к примеру, Sew-Eurodrive, Varvel. Он разработан в строгом соответствии с требованиями Европейской комиссии.

Основные параметры мотор-редукторов HR 137:

минимальное передаточное число равно 3,37, максимальное 289;
диапазон мощностей, в которых могут работать эти изделия лежит в пределах от 0,12 до 160 кВт;
нагрузочная способность редуктора определена в ISO 6336 и сертификатом AGMA 2001-B88;
максимальная нагрузка, которую способен вынести редуктор 55 000 Н;
максимальный момент на выходном валу составляет 8 000 Н*м.

Это устройство может бесперебойно работать при температуре от –10 до +45 градусов Цельсия. Климатическое исполнение Т2, позволяет его использовать на улице, но под навесом. Существует модель, произведенная в климатическом исполнении У, она может работать в среде от -40 до +45 градусов. Это изделие недопустимо использовать в помещениях с агрессивной или взрывоопасной средой.

Каталог оборудования систем безопасности ООО ПТФ «ИНТЭК-СИГНАЛ» предлагает купить Мотор-редукторы HR 137 в Челябинске. Мы осуществляем доставку любыми транспортными компаниями, а так же собственным спецтранспортом.

Заказать Мотор-редукторы HR 137 от официального дилера Вы можете удобным для Вас способом:

Оставить заявку на сайте;
Email: sale@intek-signal.ru;
Телефон: 8 (351) 219-92-12.

С нашего сайта Вы можете отправить заявку на покупку "Мотор-редукторы HR 137 " и наши менеджеры свяжутся с Вами в ближайшее время.
