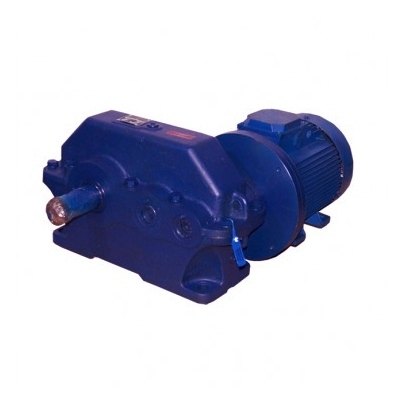

Мотор-редуктор цилиндрический 1МЦ2У-200

09062026-366
Мотор-редуктор 1МЦ2У-200 — цилиндрический двухступенчатый привод особо тяжелой серии, созданный на базе редуктора 1Ц2У-200 и высокомоментного электродвигателя. Предназначен для критически важных применений с экстремальными нагрузками и повышенными требованиями к надежности.
Инфоблок
Типоразмер мотор-редуктора Ном. частота вращения выходного вала, об/мин Ном. крутящий момент на выходном валу, Нм Допуск. радиальная консольная нагрузка на выходном валу, Н Электродвигатель КПД Масса мотор-редуктора, не более, кг
Типоразмер Мощность, кВт
1МЦ2У-200 180 918 12500 5A160M4 18 0,87 295
140 1107
112 1370
90 1883
71 2271
1842 5А160S4 15 0,86 285
56 2347
1727 АИР132М4 11 0,85 247
45 2189
1502 АИР132S4 7,5 0,84 234
35,5 1861
1778 АИР132М6 7,5 0,82 245
28 2254
1653 АИР132S6 5,5 0,82 233
22,5 2047
1603 АИР132S8 4 0,8 233
18 1986

Мотор-редуктор 1МЦ2У-200 — цилиндрический двухступенчатый привод особо тяжелой серии, созданный на базе редуктора 1Ц2У-200 и высокомоментного электродвигателя. Предназначен для критически важных применений с экстремальными нагрузками и повышенными требованиями к надежности.

Схема типового обозначения мотор-редуктора 1МЦ2У-200

Мотор-редуктор 1МЦ2У-200-16-18,5-42 У1, где:

  • 1МЦ2У — тип: мотор-редуктор цилиндрический двухступенчатый
  • 200 — межосевое расстояние тихоходной ступени, мм
  • 16 — частота вращения выходного вала, об/мин
  • 18,5 — мощность электродвигателя, кВт
  • 42 — вариант сборки
  • У1 — климатическое исполнение и категория размещения

Ключевые преимущества 1МЦ2У-200

  • Максимальное межосевое расстояние 200 мм для передачи сверхвысоких крутящих моментов
  • Оптимизированный КПД (97,5-98,5%) за счет применения зубчатых колес 7-й степени точности
  • Расширенный диапазон крутящих моментов: от 1000 до 10000 Нм
  • Усиленная конструкция корпуса из высокопрочного чугуна
  • Термообработанные зубчатые колеса с высокой износостойкостью
  • Специальные подшипниковые узлы для работы с экстремальными радиальными нагрузками

Технические характеристики мотор-редуктора 1МЦ2У-200

Тип передачи: Цилиндрическая, двухступенчатая

Номинальный момент: 1000-10000 Нм

Выходная скорость: 5-100 об/мин

Мощность двигателя: 5,5-45 кВт

Напряжение питания: 380В, 50 Гц (допустимы другие напряжения)

Климатическое исполнение: У1, У2, У3 по ГОСТ 15150-69

Степень защиты: IP55 (стандарт), IP56 по запросу

Области применения мотор-редуктора 1МЦ2У-200

Мотор-редукторы 1МЦ2У-200 предназначены для круглосуточной работы в режиме S1 по ГОСТ 183-74 в особо тяжелых и ответственных применениях:

  • Приводы мощных ленточных конвейеров и транспортеров большой длины
  • Подъемные механизмы мостовых и козловых кранов
  • Горнорудное оборудование и дробильные установки
  • Металлургические машины и оборудование для прокатного производства
  • Шаровые мельницы и другое помольное оборудование
  • Сушильные барабаны и вращающиеся печи

Условия эксплуатации 1МЦ2У-200

  • Режим работы: S1 (продолжительный) с круглосуточной эксплуатацией
  • Нагрузка: постоянная, переменная, реверсивная, ударная
  • Вращение валов: двустороннее без ограничений
  • Температурный диапазон: от -45°C до +45°C
  • Рабочая среда: неагрессивная, невзрывоопасная, запыленность до 10 мг/м³
  • Высота установки: до 1000 м над уровнем моря (с коррекцией свыше 1000 м)

Варианты сборки и монтажа 1МЦ2У-200

Мотор-редуктор 1МЦ2У-200 производится в различных монтажных исполнениях с 12 вариантами сборки. Габаритные и присоединительные размеры унифицированы с редукторами Ц2У-200.

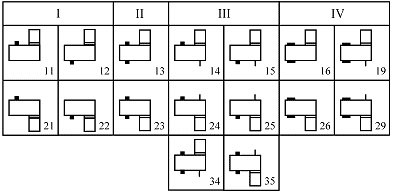

Варианты сборки мотор-редуктора 1МЦ2У-200

Примечание: Для монтажных вариантов 13, 23, 34, 35 максимально допустимая радиальная консольная нагрузка уменьшается на 50%.

Мотор-редукторы 1МЦ2У-200 — решение для самых требовательных промышленных применений, обеспечивающее исключительную надежность и долговечность в условиях экстремальных нагрузок и непрерывной эксплуатации.

Каталог оборудования систем безопасности ООО ПТФ «ИНТЭК-СИГНАЛ» предлагает купить Мотор-редуктор цилиндрический 1МЦ2У-200 в Челябинске. Мы осуществляем доставку любыми транспортными компаниями, а так же собственным спецтранспортом.

Заказать Мотор-редуктор цилиндрический 1МЦ2У-200 от официального дилера Вы можете удобным для Вас способом:

С нашего сайта Вы можете отправить заявку на покупку "Мотор-редуктор цилиндрический 1МЦ2У-200 " и наши менеджеры свяжутся с Вами в ближайшее время.
