Цилиндрический мотор-редуктор 3МПм–50

09062026-202
Цилиндрический мотор-редуктор 3МПм-50 основан на приводе RC77 с соответствующими присоединительными размерами агрегата 3МП-50. Этот мотор-редуктор поставляется с асинхронным электродвигателем мощностью от 0,55 до 15 кВт. В зависимости от типа монтажа агрегата может быть предусмотрен фланцевый или лапковый вариант. Мотор-редуктор может устанавливаться как вертикально, так и горизонтально.
Инфоблок

Характеристики мотор-редуктора 3МПм–50

Мощность, кВт Частота вращения выходного вала, об/мин Крутящий момент, Н*м Передаточное число Вес, кг
0.25 7.2 311 192.61 37
0.37 7.2 460 192.61 37
8.4 398 166.4
8.9 371 155.4
10.2 327 136.9
0.55 7.2 684 192.61 40
8.4 591 166.4
8.9 552 155.4
10.0 486 136.9
12.1 409 115.04
13.3 373 104.9
15.1 328 92.45
0.75 10.2 663 136.9 41
12.1 557 115.04
13.3 508 104.9
15.0 448 92.45
16.9 399 82.42
18.9 356 73.6
21.0 321 66.3
23.4 288 59.51
1.1 15.1 666 92.45 47
17.0 594 82.42
19.0 530 73.6
21.1 478 66.3
23.5 429 59.51
26.7 378 52.44
29.9 337 46.75
1.5 19.0 708 73.6 50
21.1 638 66.3
23.5 572 59.51
26.7 504 52.44
29.9 450 46.75
33.5 402 41.8
37.3 361 37.58
42.3 319 33.12
2.2 30.4 650 46.75 53
34.0 581 41.8
37.8 523 37.58
42.9 461 33.12
51.4 384 27.6
57.4 344 24.75
3 37.8 713 37.58 57
42.9 628 33.12
51.4 523 27.6
57.3 480 24.79
68.3 403 20.79
74.8 368 18.98
84.8 324 16.75
95.3 289 14.9
4 69.3 529 20.79 68
75.9 483 18.98
86.0 427 16.75
96.6 379 14.9
108.2 339 13.31
120.1 305 11.99
5.5 75.9 665 18.98 78
86.0 586 16.75
96.6 522 14.9
108.2 466 13.31
120.1 420 11.99
136.4 370 10.56
171.2 294 8.41
191.5 263 7.52
212.7 237 6.77
7.5 121.8 565 11.99 97
138.3 497 10.56
173.6 396 8.41
194.1 354 7.52
215.7 319 6.77
245.0 281 5.96
292.6 235 4.99
11 215.7 468 6.77 114
245.0 412 5.96
292.6 345 4.99

Габаритные и присоединительные размеры 3МПм–50

3МПм–50 на лапах

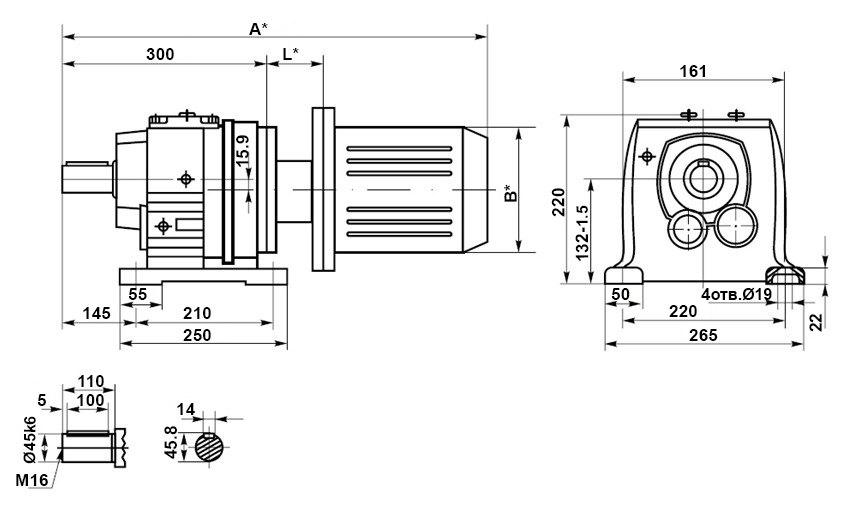

Чертеж цилиндрического мотор-редуктора 3МПм–50. Исполнение на

Габарит электродвигателя MS63 MS71 MS80 MS90S MS90L1 MS90L2 MS100 MS112M1 MS112M2 MS132S MS132M
Длина с электродвигателем A 551 584 624 634 659 689 716 721 761 757 797
Диаметр электродвигателя B 122.5 140 157 175 175 175 198 222 222 259 259
Длина адаптера IEC L 54 54 69 69 69 69 81 81 81 92 92

Монтажные позиции

Монтажные позиции мотор-редуктора 3МПм–50. Исполнение на

3МПм–50 с фланцем

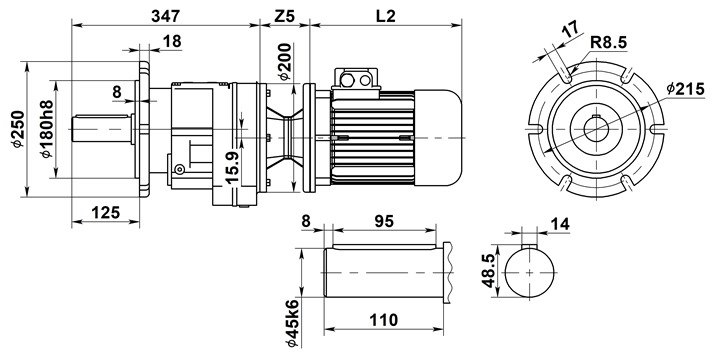

Чертеж цилиндрического мотор-редуктора 3МПм–50. Фланцевое исполнение

Габарит электродвигателя MS63 MS71 MS80 MS90S MS90L1 MS90L2 MS100 MS112M1 MS112M2 MS132S MS132M
Длина электродвигателя L2 197 230 255 265 290 320 335 340 380 365 405
Длина адаптера с фланцем IEC Z5 54 54 69 69 69 69 81 81 81 92 92

Монтажные позиции

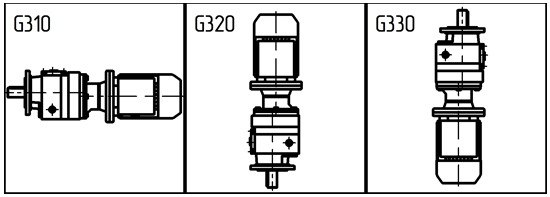

Монтажные позиции мотор-редуктора 3МПм–50. Фланцевое исполнение

Цилиндрический мотор-редуктор 3МПм-50 основан на приводе RC77 с соответствующими присоединительными размерами агрегата 3МП-50. Этот мотор-редуктор поставляется с асинхронным электродвигателем мощностью от 0,55 до 15 кВт. В зависимости от типа монтажа агрегата может быть предусмотрен фланцевый или лапковый вариант. Мотор-редуктор может устанавливаться как вертикально, так и горизонтально.

  • Корпус изготовлен из чугуна.
  • Лапы и фланцы также изготовлены из чугуна.
  • Зубчатые колеса сделаны из легированной стали.
  • Валы выполнены из конструкционной стали.

Для смазки используется минеральное масло ISO VG 220.

ВАРИАНТЫ ИСПОЛНЕНИЯ УГЛОВОГО МОТОР-РЕДУКТОРА 3МПм–50:

3МПм – 50 – 136.9 – 8.9 – 0,55 – G160

  • 3МПм — мотор-редуктор цилиндрический
  • 50 — межосевое расстояние, мм
  • 136.9 — передаточное число
  • 8.9 — частота вращения выходного вала, об/мин
  • 0,55 — мощность двигателя, кВт
  • G160 — монтажное исполнение

Каталог оборудования систем безопасности ООО ПТФ «ИНТЭК-СИГНАЛ» предлагает купить Цилиндрический мотор-редуктор 3МПм–50 в Челябинске. Мы осуществляем доставку любыми транспортными компаниями, а так же собственным спецтранспортом.

Заказать Цилиндрический мотор-редуктор 3МПм–50 от официального дилера Вы можете удобным для Вас способом:

С нашего сайта Вы можете отправить заявку на покупку "Цилиндрический мотор-редуктор 3МПм–50 " и наши менеджеры свяжутся с Вами в ближайшее время.
