Цилиндрический мотор-редуктор 3МПм–40

09062026-203
Мотор-редуктор 3МПм–40 соответствует присоединительным размерам планетарного привода 3МП-40 и обладает следующими характеристиками: фактические передаточные числа агрегата составляют от 3,83 до 176,88. Мощность электродвигателя варьируется от 0,12 до 3 кВт, а крутящий момент может достигать до 375 Нм. Монтажные варианты включают лапы или фланец.
Инфоблок

Характеристики мотор-редуктора 3МПм–40

Частота вращения выходного вала, об/мин Крутящий момент, Нм Передаточное число Радиальная нагрузка, Н Сервис-фактор Электродвигатель IEC
0.12 кВт
5.1 225 176.88 5760 1.35 MS63M6
5.5 210 162.94 5830 1.45
6.4 178 139.99 5920 1.70
7.4 155 121.87 5980 1.95
7.8 147 176.88 6000 2.0 MS63S4
8.5 135 162.94 6030 2.2
9.9 116 139.99 6070 2.6
11 101 121.87 6100 3.0
12 95 114.17 6110 3.2
14 84 100.86 6120 3.6
15 78 93.68 6130 3.9
0.18 кВт
7.5 230 176.88 5740 1.30 MS63M4
8.1 210 162.94 5810 1.40
9.4 182 139.99 5910 1.65
11 159 121.87 5980 1.90
12 149 114.17 6000 2.0
13 131 100.86 6040 2.3
14 122 93.68 6060 2.5
16 111 84.90 6080 2.7
0.25 кВт
7.3 325 176.88 5280 0.90 MS63L4
8.0 300 162.94 5420 1.00
9.3 255 139.99 5630 1.15
11 225 121.87 5770 1.35
11 210 114.17 5820 1.45
13 185 100.86 5900 1.60
14 172 93.68 5940 1.75
15 156 84.90 5980 1.90
17 140 76.23 6020 2.1
19 126 68.54 6050 2.4
20 118 64.21 6070 2.5
23 104 56.73 6090 2.9
25 97 52.69 6100 3.1
27 88 47.75 6080 3.4
0.37 кВт
9.9 360 139.99 3490 0.85 MS71MS4
11 310 121.87 5350 0.95
12 290 114.17 5460 1.05
14 260 100.86 5630 1.15
15 240 93.68 5700 1.25
16 215 84.90 5790 1.40
18 195 76.23 5870 1.55
20 176 68.54 5930 1.70
21 164 64.21 5960 1.80
24 145 56.73 6010 2.1
26 135 52.69 5990 2.2
29 122 47.75 5820 2.5
32 110 42.87 5650 2.7
37 95 36.93 5410 3.2
40 89 34.73 5310 3.4
41 87 33.79 5270 2.8
44 80 31.12 5150 2.8
52 69 26.74 4920 4.4
59 60 23.28 4720 5.0
63 56 21.81 4620 5.4
15 230 90.77 4250 0.85
16 215 84.61 4720 0.90 MS71MS4
19 189 73.96 5070 1.05
0.55 кВт
15 360 93.68 3280 0.85 MS80K4
16 330 84.90 5230 0.90
18 295 76.23 5450 1.00
20 265 68.54 5600 1.15
21 250 64.21 5670 1.20
24 220 56.73 5790 1.35
26 205 52.69 5770 1.45
28 184 47.75 5630 1.65
32 166 42.87 5470 1.80
37 143 36.93 5260 2.1
39 134 34.73 5180 2.2
46 115 29.88 4970 2.6
51 103 26.74 4820 2.9
58 90 23.28 4630 3.3
62 84 21.81 4550 3.6
0.75 кВт
20 355 68.54 3660 0.85 MS80N4
21 335 64.21 4950 0.90
24 295 56.73 5450 1.00
26 275 52.69 5480 1.10
29 250 47.75 5370 1.20
32 225 42.87 5240 1.35
37 192 36.93 5060 1.55
40 180 34.73 4980 1.65
46 155 29.88 4800 1.95
52 139 26.70 4660 2.2
58 122 23.59 4510 2.5
52 139 26.74 4660 2.2
59 121 23.28 4490 2.5
63 113 21.81 4420 2.7
72 100 19.27 4270 3.0
77 93 17.89 4180 3.1
85 84 16.22 4070 3.3
1.1 кВт
29 360 47.75 3500 0.85 MS90S4
33 320 42.87 4850 0.95
38 275 36.93 4720 1.10
40 260 34.73 4660 1.15
47 225 29.88 4520 1.35
52 200 26.70 4410 1.50
59 177 23.59 4290 1.70
60 175 23.28 4270 1.70
64 164 21.81 4210 1.85
73 145 19.27 4080 2.0
78 134 17.89 4010 2.2
86 122 16.22 3910 2.3
96 109 14.56 3800 2.4
112 94 12.54 3650 2.7
119 89 11.79 3590 2.8
138 76 10.15 3450 3.0
154 68 9.07 3340 3.2
1.5 кВт
38 375 36.93 2380 0.80 MS90L4
41 355 34.73 3840 0.85
47 305 29.88 4220 1.00
53 270 26.70 4140 1.10
60 240 23.59 4050 1.25
61 235 23.28 4040 1.25
65 220 21.81 3990 1.35
73 196 19.27 3890 1.50
79 182 17.89 3830 1.60
87 165 16.22 3740 1.65
97 148 14.56 3650 1.80
112 127 12.54 3520 1.95
120 120 11.79 3470 2.0
139 103 10.15 3340 2.2
155 92 9.07 3240 2.4
176 81 8.01 3140 2.5 MS90L4
182 79 7.76 3060 2.1
203 71 6.96 2980 2.2
235 61 6.00 2860 2.6
250 57 5.64 2810 2.7
291 49 4.85 2700 3.0
325 44 4.34 2610 3.3
368 39 3.83 2520 3.7
2.2 кВт
73 285 19.27 3550 1.05 MS100M4
87 240 16.22 3460 1.15
97 215 14.56 3400 1.20
112 187 12.54 3310 1.35
120 176 11.79 3270 1.40
139 151 10.15 3160 1.50
155 135 9.07 3090 1.65
176 119 8.01 3000 1.70
182 116 7.76 2910 1.40
203 104 6.96 2840 1.55
235 89 6.00 2740 1.75
250 84 5.64 2700 1.85
291 72 4.85 2600 2.1
325 65 4.34 2530 2.3
368 57 3.83 2440 2.5
117 179 23.28 3280 1.70 MS90L2
125 168 21.81 3230 1.80
142 148 19.27 3150 2.0
153 138 17.89 3100 2.1
168 125 16.22 3030 2.2
187 112 14.56 2950 2.4
218 97 12.54 2850 2.6
231 91 11.97 2800 2.7
269 78 10.15 2700 2.9
301 70 9.07 2620 3.2
341 62 8.01 2530 3.3
3.0 кВт
86 330 16.22 2030 0.85 MS100L4
96 300 14.56 2500 0.90
112 255 12.54 3040 0.95
119 240 11.79 3040 1.00
138 210 10.15 2970 1.10
154 186 9.07 2910 1.20
175 164 8.01 2840 1.25
181 159 7.76 2740 1.05
201 143 6.96 2680 1.10
233 123 6.00 2610 1.25
248 115 5.64 2580 1.35
288 99 4.85 2490 1.50
323 89 4.34 2430 1.65
365 78 3.83 2360 1.85
237 121 11.79 2670 2.0 MS100M2
270 104 10.15 2580 2.2
309 93 9.07 2510 2.4
349 82 8.01 2430 2.5
496 58 5.64 2190 2.7 MS100M2
577 50 4.85 2100 3.0
646 44 4.34 2040 3.3
731 39 3.83 1970 3.7
4.0 кВт
140 275 10.15 1960 0.85 MS112M4
157 245 9.07 2350 0.90
177 215 8.01 2640 0.95
252 152 5.64 2410 1.00 MS112M4
293 131 4.85 2350 1.15
327 117 4.34 2300 1.25
371 103 3.83 2250 1.40
176 215 16.22 2640 1.25 MS112M2
196 195 14.56 2600 1.35
228 168 12.54 2540 1.50
242 158 11.79 2510 1.55
282 136 10.15 2440 1.70
315 121 9.07 2390 1.80
357 107 8.01 2320 1.90
369 104 7.76 2250 1.55
411 93 6.96 2200 1.70
477 80 6.00 2130 1.95
507 75 5.64 2100 2.1
589 65 4.85 2020 2.3
660 58 4.34 1970 2.5
746 51 3.83 1910 2.8
5.5 кВт
295 178 4.85 1870 0.85 MS132S4
330 159 4.34 2110 0.90
373 141 3.83 2080 1.00
230 230 12.54 1730 1.10 MS132S2
244 215 11.79 1910 1.15
284 185 10.15 2250 1.25
318 165 9.07 2220 1.35
359 146 8.01 2170 1.40
480 109 6.00 2000 1.45
511 103 5.64 1970 1.50
593 89 4.85 1920 1.70
664 79 4.34 1870 1.85
752 70 3.83 1820 2.1

Габаритные и присоединительные размеры 3МПм–40

3МПм–40 на лапах

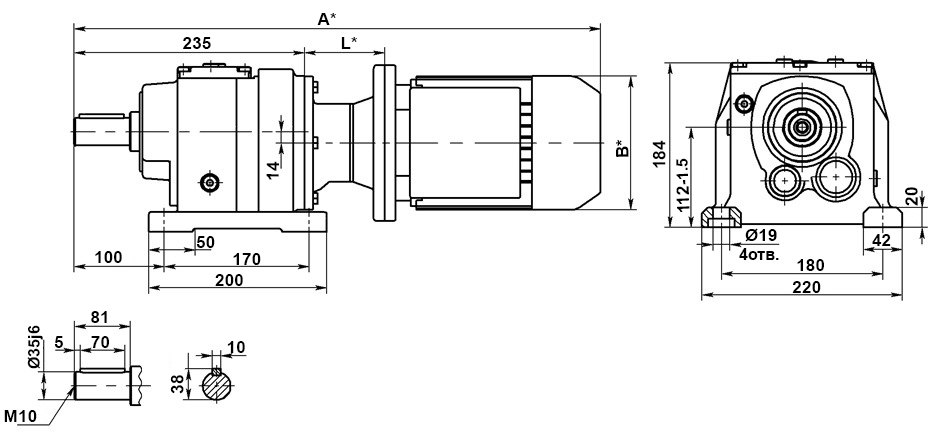

Чертеж цилиндрического мотор-редуктора 3МПм–40. Исполнение на лапах

Габарит электродвигателя MS63 MS71 MS80 MS90S MS90L1 MS90L2
Длина с электродвигателем A 448 485 525 535 560 590
Диаметр электродвигателя B 122.5 140 157 175 175 175
Длина адаптера IEC L 50 54 69 69 69 69

Монтажные позиции

Монтажные позиции мотор-редуктора 3МПм–40. Исполнение на лапах

3МПм-40 с фланцем

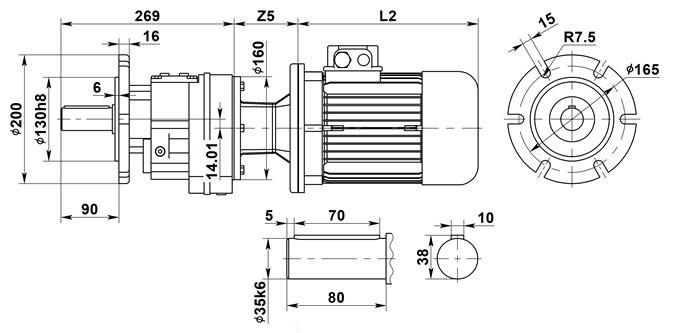

Чертеж цилиндрического мотор-редуктора 3МПм–40. Фланцевое исполнение

Габарит электродвигателя MS63 MS71 MS80 MS90S MS90L1 MS90L2
Длина электродвигателя L2 197 230 255 265 290 320
Длина адаптера с фланцем IEC Z5 50 54 69 69 69 69

Монтажные позиции 3МПм-40

Монтажные позиции мотор-редуктора 3МПм–40. Фланцевое исполнение

Мотор-редуктор 3МПм–40 соответствует присоединительным размерам планетарного привода 3МП-40 и обладает следующими характеристиками: фактические передаточные числа агрегата составляют от 3,83 до 176,88. Мощность электродвигателя варьируется от 0,12 до 3 кВт, а крутящий момент может достигать до 375 Нм. Монтажные варианты включают лапы или фланец.

Состав материалов деталей 3МПм–40 следующий:

  • Корпус изготовлен из чугуна.
  • Лапы и фланцы также выполнены из чугуна.
  • Зубчатые колеса изготовлены из легированной стали.
  • Валы изготовлены из конструкционной стали.

Для смазки используется минеральное масло ISO VG 220.

ВАРИАНТЫ ИСПОЛНЕНИЯ УГЛОВОГО МОТОР-РЕДУКТОРА 3МПм–40:

3МПм – 40 – 93.68 – 27 – 0,25 – G110

  • 3МПм — мотор-редуктор цилиндрический
  • 40 — межосевое расстояние, мм
  • 93.68 — передаточное число
  • 27 — частота вращения выходного вала, об/мин
  • 0,25 — мощность двигателя, кВт
  • G110 — монтажное исполнение
