Во многих странах Европейского союза освоено производство червячного мотор-редуктора NMRV (UD-RV). Эти модели пришли на замену устаревшим моделям типа XC и 6МЦ. Такие редукторы применяют в составе производственных линий, строительного оборудования, грузоподъемных механизмов, в том числе и лифтов.
Мотор-редуктор NMRV 150 производят в нескольких исполнениях. Они отличаются друг от друга размерами, передаточным числом и пр., общее количество модификаций составляет девять типов.
NMRV — 150 — 7,5 — 186,7 — 15 — B7

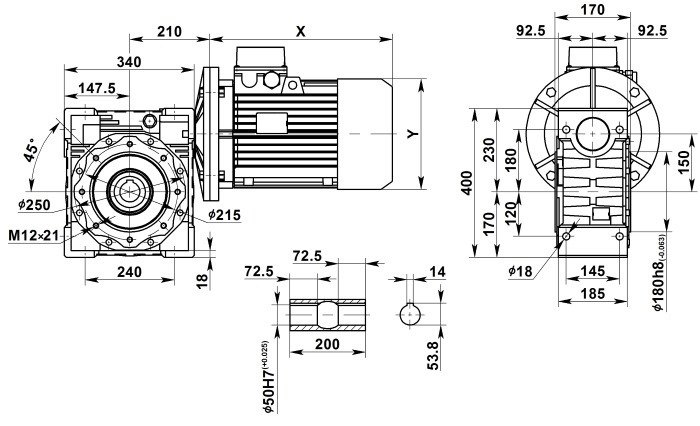

Размеры мотор-редуктора NMRV 150

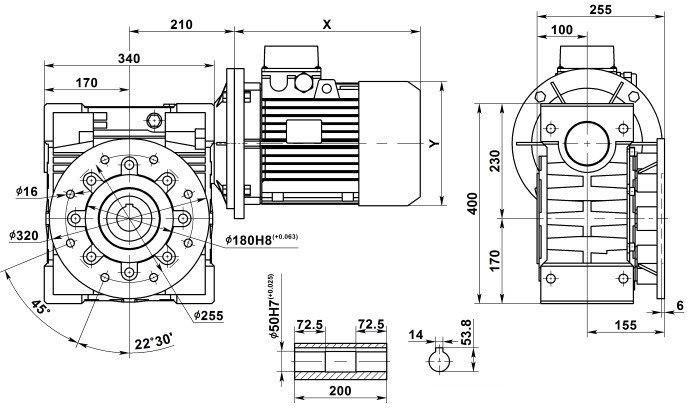

Мотор-редуктор NMRV 150 с фланцем

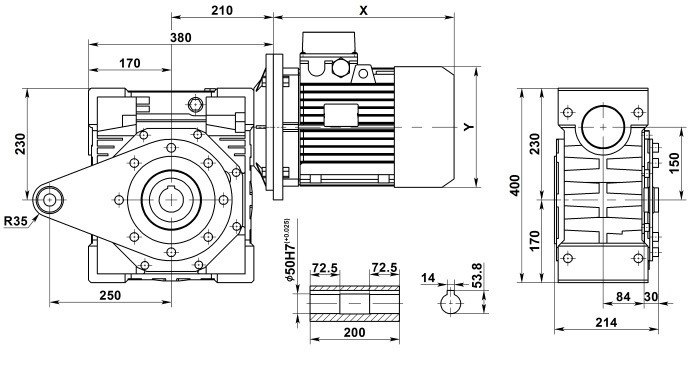

Мотор-редуктор NMRV 150 с реактивной тягой
| Мощность двигателя, кВт | Частота вращения выходного вала, об/мин | Крутящий момент, Нм | Сервис-фактор | Передаточное число | Двигатель IEC | Радиальная нагрузка, Н |
|---|---|---|---|---|---|---|
| 2,2 | 28.0 | 570 | 2.5 | 50 | 100LA4 | 13103 |
| 23.3 | 657 | 1.9 | 60 | 13924 | ||
| 17.5 | 816 | 1.4 | 80 | 15325 | ||
| 14.0 | 960 | 1.0 | 100 | 16508 | ||
| 3 | 28.0 | 778 | 1.8 | 50 | 100LB4 | 13103 |
| 23.3 | 896 | 1.4 | 60 | 13924 | ||
| 17.5 | 1113 | 1.0 | 80 | 15325 | ||
| 14.0 | 1310 | 0.8 | 100 | 16508 | ||
| 4 | 28.0 | 1037 | 1.4 | 50 | 112M4 | 13103 |
| 23.3 | 1195 | 1.1 | 60 | 13924 | ||
| 17.5 | 1484 | 0.8 | 80 | 15325 | ||
| 5,5 | 70.0 | 645 | 2.0 | 20 | 132S4 | 9654 |
| 56.0 | 788 | 1.5 | 25 | 10400 | ||
| 46.7 | 934 | 1.3 | 30 | 11051 | ||
| 35.0 | 1171 | 1.3 | 40 | 12163 | ||
| 28.0 | 1426 | 1.0 | 50 | 13103 | ||
| 23.3 | 1643 | 0.8 | 60 | 13924 | ||
| 7,5 | 70.0 | 880 | 1.5 | 20 | 132M4 | 9654 |
| 56.0 | 1074 | 1.1 | 25 | 10400 | ||
| 46.7 | 1274 | 0.9 | 30 | 11051 | ||
| 35.0 | 1596 | 1.0 | 40 | 12163 | ||
| 11 | 186.7 | 512 | 2.3 | 7.5 | 160M4 | 6962 |
| 140.0 | 675 | 1.8 | 10 | 7663 | ||
| 93.3 | 990 | 1.3 | 15 | 8771 | ||
| 70.0 | 1291 | 1.0 | 20 | 9654 | ||
| 56.0 | 1576 | 0.8 | 25 | 10400 | ||
| 15 | 186.7 | 698 | 1.7 | 7.5 | 160L4 | 6962 |
| 140.0 | 921 | 1.3 | 10 | 7663 | ||
| 93.3 | 1351 | 0.9 | 15 | 8771 | ||
| 70.0 | 1760 | 0.7 | 20 | 9654 |
| Габарит редуктора | Размер, мм | ||||||||||||||
| A | AC | AJ | AK | AQ | B | BA | BR | BU | DY | E | EA | F | G | H | |
| NMRV 150 | 150 | 170 | 215 | 180 | 340 | 185 | 450 | 250 | 8 отв.М12х21 | 230 | 240 | 210 | 145 | 18 | 18 |
| Габарит редуктора | Размер, мм | |||||||||||||||
| K | M1 | O | EC | RB | RH | SB | SH | UB | UH | VN | WG | Y | YE | YF | Вес, кг | |
| NMRV 150 | — | M12 | 400 | 175 | 38 | 54 | 10 | 14 | 35 | 50 | 80 | 96 | 200 | 120 | 180 | 84 |
| NMRV | A | В | С | C1 | D(H7) | E(h8) | F | G | H | H1 | I | L1 | M | N | O | P | Q | R |
| 150 | 340 | 400 | 240 | 145 | 50 | 180 | — | 185 | 215 | 96 | 210 | 200 | 170 | 230 | 150 | 250 | 180 | 18 |
| NMRV | S | T | V | PA | PB | PC | PE | PM | PN(H8) | PO | PP | PQ | b | t | a | a1 | kg |
| 150 | 72,5 | 18 | 120 | 155 | 15 | 6 | M12x21(n=»8) | 255 | 180 | 16(n=8″) | 320 | 290 | 14 | 53.8 | 45° | 22.5° | 84 |
Корпус мотор-редукторов NMRV 150 производят из чугуна G200. Для изготовления колес применяют сплав меди GCuSn12. Все технологические операции, применяемые при изготовлении этих изделий, проходят под контролем специалистов отдела технического контроля. Такой подход позволяет не только обеспечить качество производимых изделий, но положительно сказывается на их производительности.
Недопустимо использование мотор-редукторов NMRV 150 в помещениях с повышенной взрыво- и пожарной опасности. Кроме того, в помещении не должно быть источников открытого пламени. Вентиляция, смонтированная в месте эксплуатации должна обеспечивать концентрацию пыли не выше 10 мг на кубометр. Мотор-редуктор NMRV может работать при температуре от -40 до +45, при его установке в помещении. На открытом воздухе минимальная температура не может быть ниже -5 градусов. При установке этого изделия необходимо обустроить навес для защиты от дождя и снега.
Некоторые параметры
Минимальная мощность электродвигателя составляет 0,06 кВт, максимальная 15 кВт, передаточные числа лежат в диапазоне от 5 до 100. Предельный момент на выходном валу составляет 1310 Нм.
Кроме вышеобозначенных сфер применения допустимо применение мотор-редуктора NMRV 150 в пищевой и фармацевтической промышленности, но для этого их корпуса должны иметь специальное покрытие.
Редукторы этой модели нельзя применять для лебедок. Температура внутри корпуса во время работы не должна превышать 150 градусов Цельсия. При проектировании оборудования с применением мотор-редуктора NMRV 0150, конструктор должен помнить о том, что неритмичная нагрузка приводит к снижению срока его работы.
Мотор-редуктор NMRV 150 может быть смонтирован в любом пространственном положении.
