Мотор-редукторы HR 37

09062026-245

В промышленности широко применяют редукционные устройства, предназначенные для изменения параметров вращения и моменты силы, вырабатываемых силовой установкой, в частности, электрическим двигателем. По-другому эти устройства называют редукторами. Производители освоили выпуск широкой номенклатуры редукторов. Особняком стоит такой класс, как мотор-редукторы.

Инфоблок

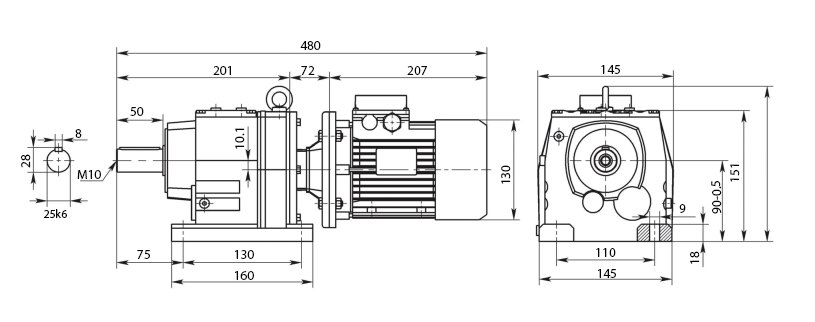

Габаритные и присоединительные размеры мотор-редукторов HR 37

Мотор-редуктор HR 37 был спроектирован для нужд тяжелой промышленности и для работы с большими нагрузками. Для обеспечения его нормальной работы, корпус изготавливают из чугуна марки G200. Для его защиты от воздействия коррозии его покрывают специальным составом на основе эпоксидной смолы. В зависимости от назначения корпус редуктора может быть выполнен из сплавов алюминия.

Схема типового обозначения мотор-редуктора HR 37

HR — 37 — 58,74 — 23,7 — 0,25 — M1

HR — цилиндрический соосный мотор-редуктор
37 — межосевое расстояние, мм
58,74 — передаточное отношение
23,7 — частота вращения выходного вала, об/мин
0,25 — мощность электродвигателя, кВт
M1 — вариант исполнения

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Н*м	Передаточное число	Вес, кг
0.18	10.3	158	135.58	16
	12.0	135	116.1
	13.8	117	100.74
	14.8	109	94.2
	16.8	96	82.92
	18.9	85	73.52
	21.2	76	65.56
	23.7	68	58.74
	29.2	55	47.66
	33.2	49	41.91
0.25	14.8	152	94.2	17
	16.8	134	82.92
	18.9	119	73.52
	21.2	106	65.56
	23.7	95	58.74
	29.2	77	47.66
	33.2	68	41.91
	37.2	60	37.38
	41.5	54	33.49
0.37	29.2	114	47.66	17
	33.2	100	41.91
	37.2	89	37.38
	41.5	80	33.49
	56.0	60	24.93
	65.0	51	21.35
	75.0	44	18.53
	80.0	41	17.33
0.55	37.0	133	37.38	20
	42.0	119	33.49
	56.0	90	24.93
	65.0	77	21.35
	75.0	67	18.53
	80.0	63	17.33
	92.0	55	15.25
	104.0	49	13.52
	116.0	44	12.06
	130.0	39	10.8
0.75	65.1	106	21.35	21
	75.0	92	18.53
	80.2	86	17.33
	91.1	75	15.25
	102.8	67	13.52
	115.3	60	12.06
	128.7	53	10.8
	158.5	43	8.77
	180.3	38	7.71
	202.0	34	6.88
	225.6	30	6.16
1.1	91.8	110	15.25	27
	103.6	97	13.52
	116.1	87	12.06
	129.6	78	10.8
	159.6	63	8.77
	181.6	56	7.71
	203.5	50	6.88
	227.3	44	6.16
	280.0	36	5
1,5	159.6	86	8.77	30
	181.6	76	7.71
	203.5	68	6.88
	227.3	61	6.16
	280.0	49	5
2.2	284.0	71	5	33

Мотор-редуктор HR 37 включает в свой состав:

силовую установку;
предохранительную муфту;
редуктор.

Силовая установка представляет собой асинхронных ЭД общего назначения, муфта предназначена для передачи вращения вала от двигателя на редуктор. Редуктор может содержать одно или двухступенчатую передачу. На мотор-редуктор HR 37, при оформлении специального заказа, может быть установлен встроенный тормоз.

Примером оборудования этого класса может служить модель мотор-редуктора HR 37. Это цилиндрический мотор-редуктор, которые выпускают основные производители, к примеру, Sew-Eurodrive, Varvel. Он разработан в строгом соответствии с требованиями Европейской комиссии.

Основные параметры мотор-редукторов HR 37:

минимальное передаточное число равно 3,37, максимальное 289;
диапазон мощностей, в которых могут работать эти изделия лежит в пределах от 0,12 до 160 кВт;
нагрузочная способность редуктора определена в ISO 6336 и сертификатом AGMA 2001-B88;
максимальная нагрузка, которую способен вынести редуктор 55 000 Н;
максимальный момент на выходном валу составляет 8 000 Н*м.

Это устройство может бесперебойно работать при температуре от –10 до +45 градусов Цельсия. Климатическое исполнение Т2, позволяет его использовать на улице, но под навесом. Существует модель, произведенная в климатическом исполнении У, она может работать в среде от -40 до +45 градусов. Это изделие недопустимо использовать в помещениях с агрессивной или взрывоопасной средой.

Каталог оборудования систем безопасности ООО ПТФ «ИНТЭК-СИГНАЛ» предлагает купить Мотор-редукторы HR 37 в Челябинске. Мы осуществляем доставку любыми транспортными компаниями, а так же собственным спецтранспортом.

Заказать Мотор-редукторы HR 37 от официального дилера Вы можете удобным для Вас способом:

Оставить заявку на сайте;
Email: sale@intek-signal.ru;
Телефон: 8 (351) 219-92-12.

С нашего сайта Вы можете отправить заявку на покупку "Мотор-редукторы HR 37 " и наши менеджеры свяжутся с Вами в ближайшее время.
