В промышленности широко применяют редукционные устройства, предназначенные для изменения параметров вращения и моменты силы, вырабатываемых силовой установкой, в частности, электрическим двигателем. По-другому эти устройства называют редукторами. Производители освоили выпуск широкой номенклатуры редукторов. Особняком стоит такой класс, как мотор-редукторы.

Инфоблок

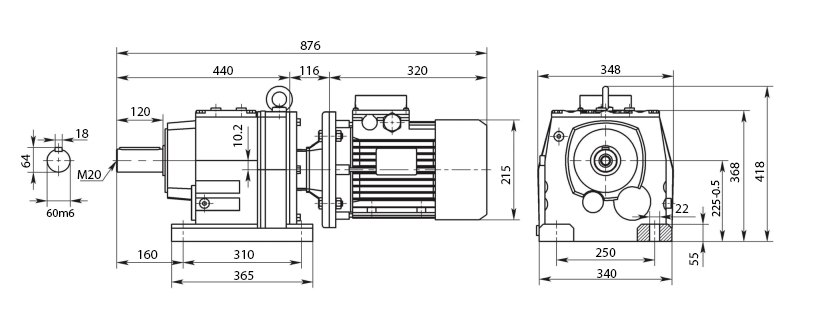

Габаритные и присоединительные размеры мотор-редукторов HR97

Мотор-редуктор HR 97 был спроектирован для нужд тяжелой промышленности и для работы с большими нагрузками. Для обеспечения его нормальной работы, корпус изготавливают из чугуна марки G200. Для его защиты от воздействия коррозии его покрывают специальным составом на основе эпоксидной смолы. В зависимости от назначения корпус редуктора может быть выполнен из сплавов алюминия.

Схема типового обозначения мотор-редуктора HR 97

HR — 97 — 65,74 — 21,9 — 4 — M3

HR — цилиндрический соосный мотор-редуктор
97 — межосевое расстояние, мм
65,74 — передаточное отношение
21,9 — частота вращения выходного вала, об/мин
4 — мощность электродвигателя, кВт
M3 — вариант исполнения

Технические характеристики цилиндрического мотор-редуктора HR 97

Мощность, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Н*м	Передаточное число	Вес, кг
2.2	7.6	2607	187.5	169
	8.4	2364	170
	9.2	2156	155
	10.3	1914	137.6
	12.3	1608	115.6
	13.3	1480	106.4
	15.0	1314	94.49
	16.8	1174	84.4
	18.7	1055	75.84
3	10.3	2609	137.6	173
	12.3	2192	115.6
	13.3	2018	106.4
	15.0	1792	94.49
	16.8	1601	84.4
	18.7	1438	75.84
	21.6	1247	65.74
	23.6	1143	60.28
4	15.2	2356	94.49	133
	17.1	2104	84.4
	19.0	1891	75.84
	21.9	1639	65.74
	23.9	1503	60.28
	26.9	1334	53.52
	30.1	1192	47.81
5.5	21.9	2254	65.74	143
	23.9	2067	60.28
	26.9	1835	53.52
	30.1	1639	47.81
	33.5	1473	42.96
	38.7	1277	37.24
7.5	30.5	2205	47.81	162
	34.0	1981	42.96
	39.2	1717	37.24
	43.7	1541	33.43
	54.0	1246	27.02
	58.6	1173	24.9
	69.8	985	20.92
11	43.7	2261	33.43	179
	54.0	1827	27.02
	58.6	1720	24.9
	69.8	1445	20.92
	75.8	1330	19.26
	85.4	1181	17.1
	95.6	1055	15.27
15	69.8	1970	20.92	244
	75.8	1814	19.26
	85.4	1611	17.1
	95.6	1438	15.27
	106.4	1292	13.72
	122.7	1121	11.9
	136.7	1006	10.68
18.5	85.4	1986	17.1	271
	95.6	1774	15.27
	106.4	1594	13.72
	122.7	1382	11.9
	136.7	1241	10.68
	168.4	1007	8.67
	187.2	906	7.8
22	106.4	1895	13.72	282
	122.7	1644	11.9
	136.7	1475	10.68
	168.4	1198	8.67
	187.2	1077	7.8
	215.7	935	6.77
	240.9	837	6.06
	287.4	702	5.08
30	168.4	1633	8.67	340
	187.2	1469	7.8
	215.7	1275	6.77
	240.9	1141	6.06
	287.4	957	5.08

Мотор-редуктор HR 97 включает в свой состав:

силовую установку;
предохранительную муфту;
редуктор.

Силовая установка представляет собой асинхронных ЭД общего назначения, муфта предназначена для передачи вращения вала от двигателя на редуктор. Редуктор может содержать одно или двухступенчатую передачу. На мотор-редуктор HR 97, при оформлении специального заказа, может быть установлен встроенный тормоз.

Примером оборудования этого класса может служить модель мотор-редуктора HR 97. Это цилиндрический мотор-редуктор, которые выпускают основные производители, к примеру, Sew-Eurodrive, Varvel. Он разработан в строгом соответствии с требованиями Европейской комиссии.

Основные параметры мотор-редукторов HR 97:

• минимальное передаточное число равно 3,37, максимальное 289;
• диапазон мощностей, в которых могут работать эти изделия лежит в пределах от 0,12 до 160 кВт;
• нагрузочная способность редуктора определена в ISO 6336 и сертификатом AGMA 2001-B88.
• максимальная нагрузка, которую способен вынести редуктор 55 000 Н;
• максимальный момент на выходном валу составляет 8 000 Н*м.

Это устройство может бесперебойно работать при температуре от –10 до +45 градусов Цельсия. Климатическое исполнение Т2, позволяет его использовать на улице, но под навесом. Существует модель, произведенная в климатическом исполнении У, она может работать в среде от -40 до +45 градусов. Это изделие недопустимо использовать в помещениях с агрессивной или взрывоопасной средой.
